XP + RMS Express + WINMOR (carte son)

Matériel utilisé: un Laptop MD40100 (XP Sp3), Prolific USB-to-Serial Comm Port (COM1), un câble RS-232 (Contrôle de QRG) et la carte son.

- Installer les programmes RMS Express Setup, Winmor TNC et itshbc. Le programme itshbc permet d'obtenir une prévision de propagation.

Configuration du programme RMS Express

Fenêtre d'accueil du programme RMS Express

- Cliquer sur "Files" suivi de "RMS Express Setup...".

Contrôler le répertoire du programme de calcul de propagation et cliquer "Update" après les modifications.

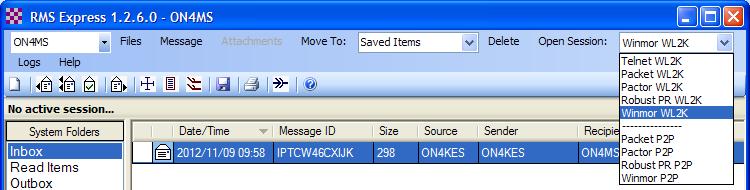

- Choisissez votre session "Winmor WL2K" parmi les neufs proposées et cliquez "Open Session".

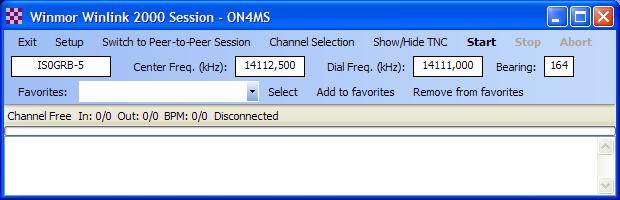

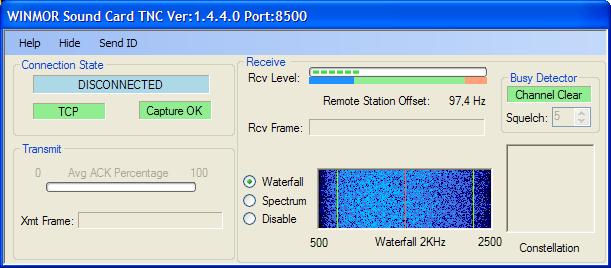

Deux nouvelles fenêtres s'ouvrent, une pour le log du trafic et l'autre pour le WINMOR TNC (carte son).

Régler votre niveau micro (ou line in) pour obtenir un "Rcv Level" correct.

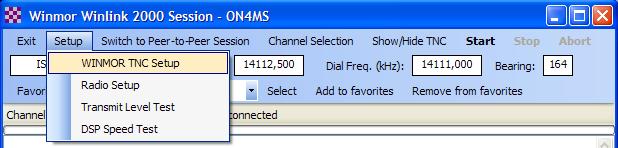

- Dans la fenêtre "Winmor Winlink 2000 Session", cliquer "Setup" suivi de "WINMOR TNC Setup".

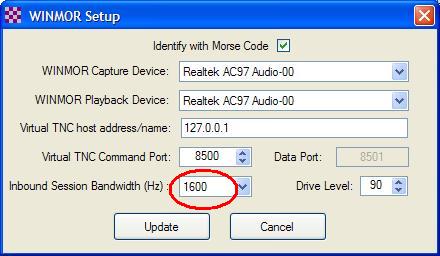

- Sélectionner votre carte son et "Inbound Session Bandwith" utilisé par la station serveur choisie (voir Channel Selection).

- Cliquer "Update" après les modifications.

- Dans la fenêtre "Winmor Winlink 2000 Session", cliquer "Setup" suivi de "Radio Setup".

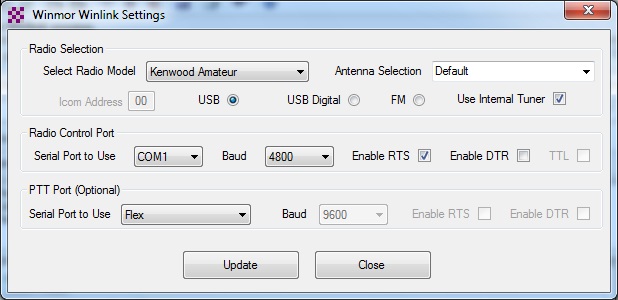

- Configurer la connexion série pour le contrôle de fréquence à distance.

Paramètres pour le TS-440S de KENWOOD.

L'entrée ligne et la sortie HP du Laptop sont réliées aux cinchs du Rx/Tx et le VOX est enclenché.

- Cliquer "Update" après les modifications.

A ce stade, nous pouvons contacter une station "serveur WinLink2000".

- Choisissez votre session "Winmor WL2K" parmi les neufs proposées et cliquez "Open Session".

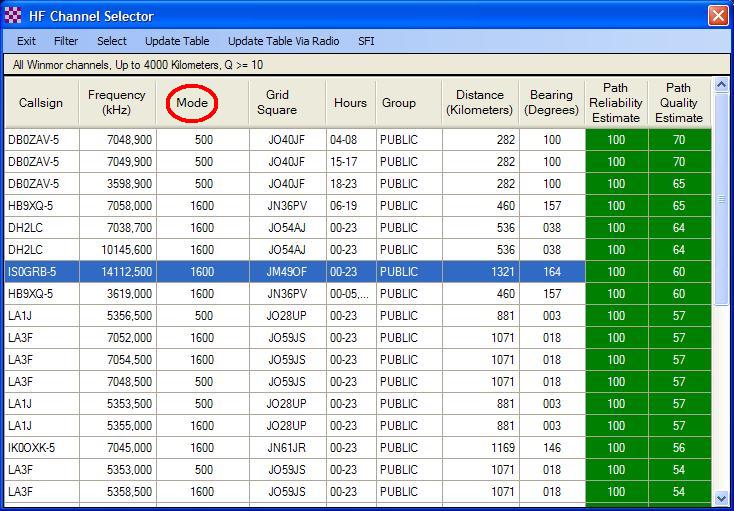

- Cliquer sur "Channel Selection" pour choisir la station "serveur Winlink2000".

NB: c'est à ce niveau que le programme de calcul de la propagation (itshfbc) intervient et indique les conditions de propagation des stations. Il se peut qu'une mise à jour démarre automatiquement après avoir cliquer sur "Channel Selection".

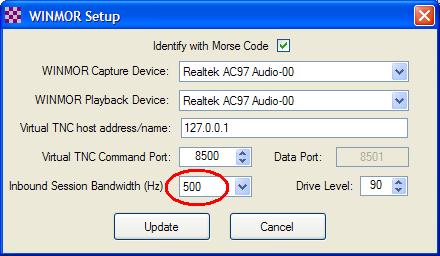

ATTENTION: c'est à ce stade que l'on détermine le mode (voir "Inbound Session Bandwith" dans Winmor TNC Setup) 500 ou 1600 Hz.

- Sélectionner votre station en cliquant 2X sur l'indicatif et la fréquence du Rx/Tx (VFO A) se syntonise si votre connexion série est bien configurée.

- Contrôler le coupleur d'antenne et l'activation du VOX.

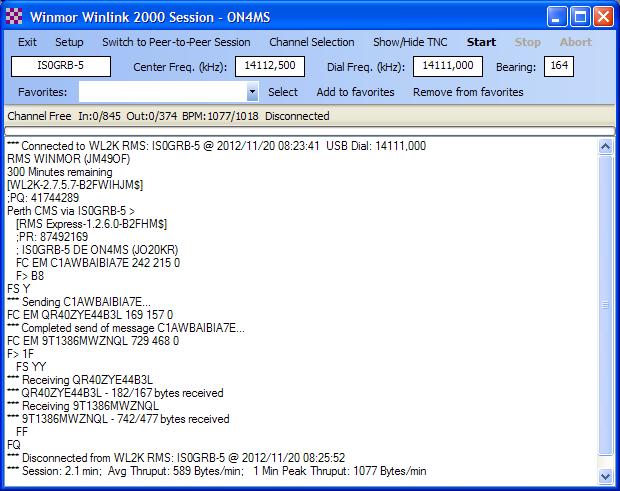

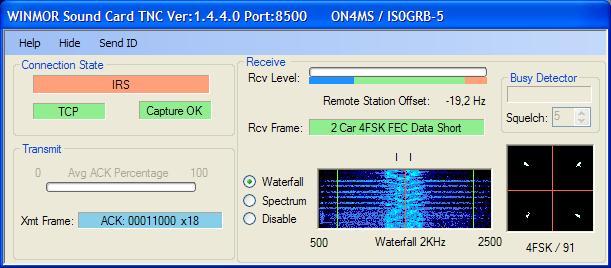

- Cliquer sur "Start".

- Retourner à la page d'accueil du programme et gérer vos messages.

Il est possible d'échanger directement des messages entre 2 stations "users" (sans passer par un serveur Winlink).

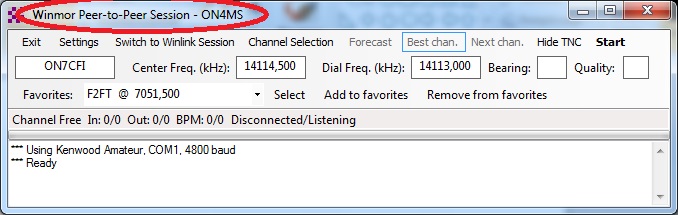

Après avoir édité un message en "Peer-to-Peer Message", ouvrir une session "Winmor P2P" et connecter la station (ou soit celle-ci vous connecte).

ATTENTION: les deux stations doivent être en mode "Peer-to-Peer".

FIN

 Latest update: 17/03/18
