XP + Paclink + AGW Packet Engine 2010.806 + Carte son (1200/9600 Bauds)
Matériel utilisé: un Laptop MD40100 (XP Sp3), Prolific USB-to-Serial Comm Port (COM1), carte son et un câble (Tx/Rx/PTT).
Important: il faut une liaison radio performante pour pouvoir travailler en AGWPE 9600 Bds.

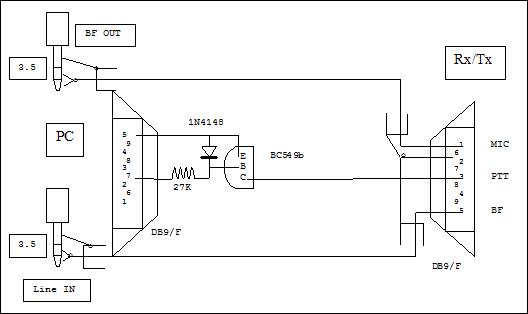

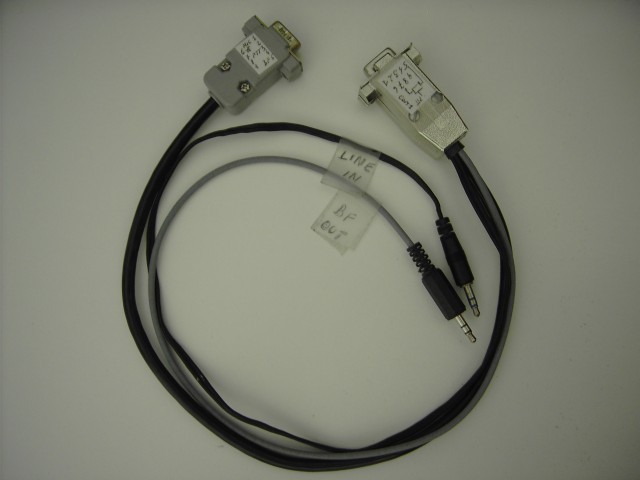

Voici le câble utilisé et connecté entre le COM1 et le RxTX (avec le programme AGWPE).
Pour commencer, il faut configurer AGWPE en exécutant le programme "AGW Packet Engine.exe" (version 2010.806).
Je ne suis pas parvenu à faire fonctionner les vitesses 1200 Bauds et 9600 Bauds (radio) ensemble dans une même configuration de porte.
Il faudra modifier les paramètres Bauds (1K2 / 9K6) et niveaux BF à chaque changement de Bauds radio.
- Cliquer sur l'icône
à droite dans la barre de
tâche.

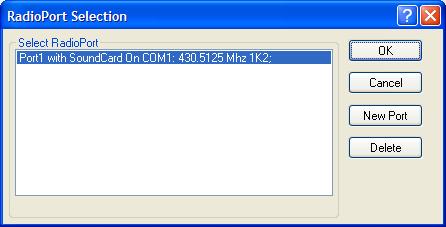

- Cliquer sur Properties.

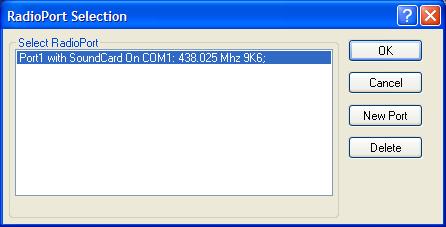

- Soit sélectionner la ligne existante et cliquer sur OK
ou soit cliquer sur New Port.

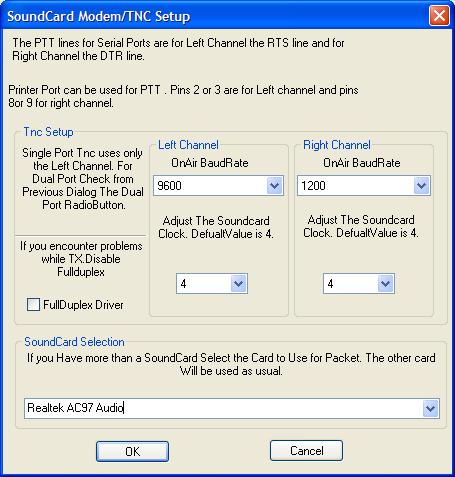

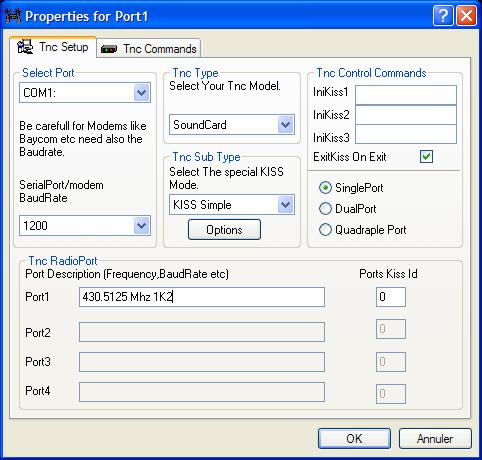

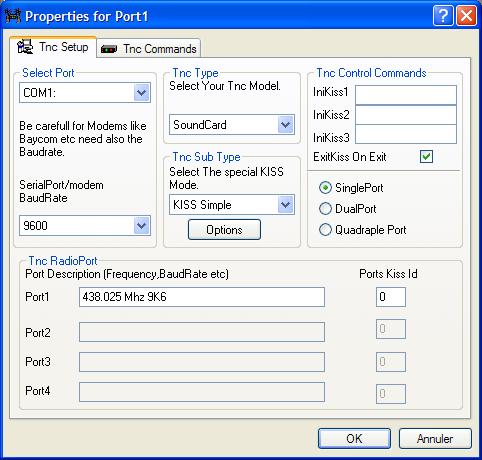

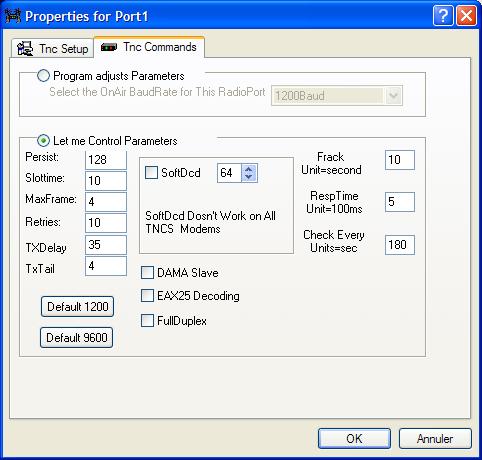

Deux configurations AGWPE différentes
1200 Bauds 9600 Bauds
1200 Bauds 9600 Bauds
1200 Bauds 9600 Bauds
1200 Bauds 9600 Bauds

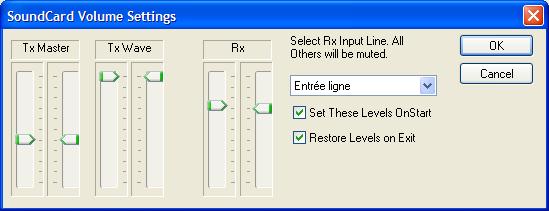

Il est possible d'affiner les niveaux BF en cliquant sur l'icône à droite dans la barre de
tâche.
- Cliquer sur Properties.
- Cliquer sur SoundCard Tuning Aid.

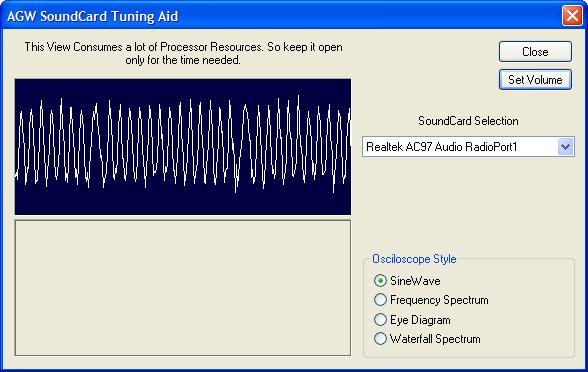

1200 Bauds

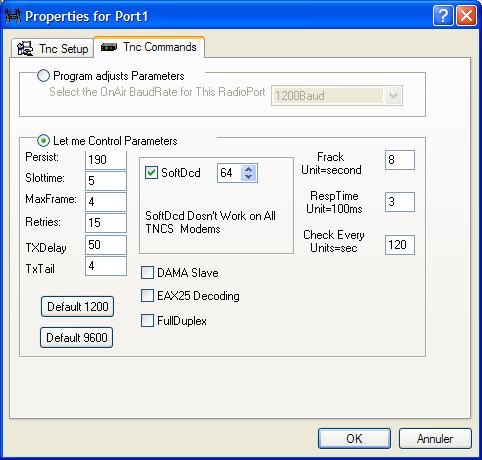

Lorsque le RxTx est configuré en 9600 Bauds, le signal est pris directement après la démodulation (pas de squelch) et le bruit est toujours présent d'où la nécessité d'activer le "SoftDcd" dans "TNC Commands" (voir plus haut).

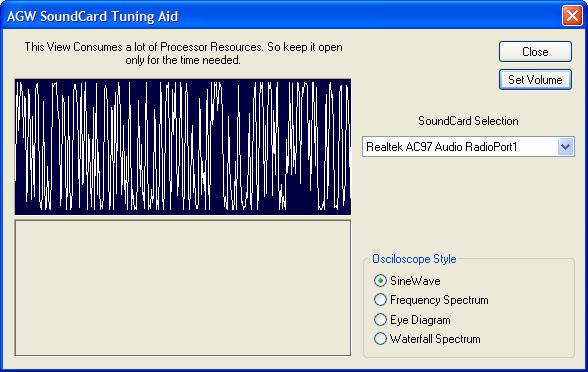

9600 Bauds
Configuration du programme PACLINK:
Remarque: Le programme se sert d'OUTLOOK Express pour gérer les messages.
Programme démarré sans connexion Internet (No CMS site found)
Programme démarré avec connexion Internet et message (provenant de Outlook Express ou Winmail) prêt à être envoyé.
- Cliquer "File" et l'option à paramétrer.
Les options Packet AGW Channels, Packet TNC Channels, Telnet Channels et Callsign Accounts sont à configurer.
Suite à une mise à jour de sécurité Winlink, "Use Secure Login" doit être coché.
En cochant "Add this account to Outlook Express", il est déjà possible d'insérer ce compte dans OUTLOOK Express.

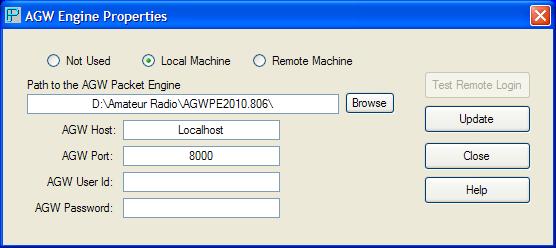

Configuration AGWPE:
- définir l'emplacement du programme AGWPE en cliquant "AGW Engine...".

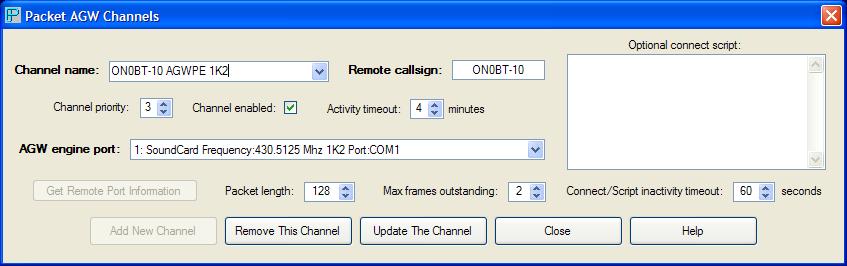

Configuration de Packet AGW Channels:
- Donner un nom à votre connexion (Channel name:).
- Sélectionner la "porte" précédemment configurée.
Le programme reconnait automatiquement la porte AGWPE (AGW engine port:) précédemment créée.
ou
- Cliquer "Add New Channel" ou "Update The Channel" pour enregistrer les modifications.
Configuration de Telnet Channels:
Pour pouvoir accéder au serveur Internet.
Configuration de Callsign Account
- Cliquer "Callsign Account...".
- Cliquer "Add A Callsign Account".
- Cliquer "Add Selected Account to Outlook Express" pour l'insérer dans les comptes de Outlook Express.
Configuration de Outlook Express (Procédure identique pour "winmail" avec Win7, mais à faire manuellement)
- Contrôler les paramètres du compte courrier.
- Cliquer "Options" suivi de "Comptes".
Connexion vers un serveur
- Cliquer "Connect" suivi de "Connect to..." et la configuration choisie, par exemple "ON0BT-10 AWPE 1K2".
Dans l'exemple ci-dessus nous avons cinq types de connexion possible:
- CMS = connexion directe au serveur Internet
- ON0BT-10 AGWPE 9K6 = connexion radio en 9600 Bauds
- ON0BT-10 AGWPE 1K2 = connexion radio en 1200 Bauds
- ON0BT-10 KAM = connexion radio avec le modem KPC-4 en 1200 Bauds
- ON0BT-10 TAPR 1.1.6.D4 9K6 = connexion radio avec le modem TNC2H en 9600 Bauds
CMS

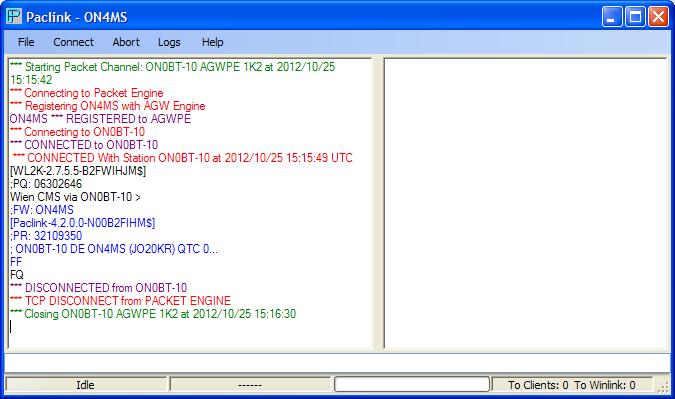

ON0BT-10 AWPE 1K2 sur 430.5125 MHz en 1200 Bauds
- Retourner vers Outlook Express pour découvrir les messages éventuellement reçus.
FIN
