Ui-View 32
Le but de cette page est de conserver une copie de mes configurations et au besoin de vous aider à paramétrer ou à comprendre l'APRS avec Ui-View32.
Matériel utilisé: Ordinateur Win98SE ou XP (Sp3) connecté à Internet, AGWPE, modem PACKET TNC2H-DK9SJ (TAPR/TF2.7) ou TNC2-PWG (TAPR/TF2.7).
UI-View est un client APRS qui fonctionne avec Windows. Cette application diffère de la plupart des logiciels APRS car il n'est pas conçu pour être utilisé avec des STN en mode terminal. UI-View prend en charge les TNC's en mode KISS, mode hôte AGWPE et BPQ hôte. La version 32 bits d'UI-View prend également en charge le mode hôte WA8DED/TF et la variante utilisée dans le SCS PTC-II et PTC-IIe. Le support du mode hôte signifie que UI-View peut être utilisé avec une large gamme de modem PACKET et permet d'utiliser jusqu'à 16 ports RF.
Vous trouverez toutes les infos sur :h**p://www.ui-view.org/. Le programme d'installation 32full203.exe se trouve dans la partie "download" de ce site.

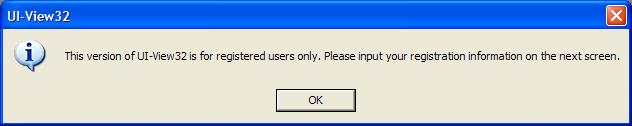

L'utilisation du programme nécessite un enregistrement gratuit (REGISTRATION) qui se réalise ici: h**p://www.apritch.myby.co.uk/uiv32.htm.
Il existe une traduction et adaptation F8ARO (Copyright © F8ARO Mai 2013) du mode d'emploi en français:
h**p://f8aro.free.fr/BoxFileZilla/Information%20APRS/Pack%20UI%20View%208%20Guide%20APRS%203.pdf
et un autre exemple ici: h**p://syria2005.free.fr/APRScfg/UIVIEW.html.
- Installez le programme et suivez les instructions.

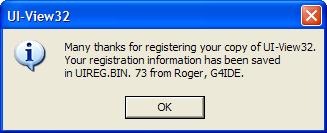

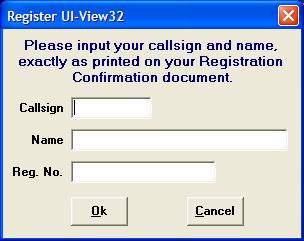

- Complétez les lignes avec les données du message que vous aurez reçu suite à votre enregistrement.

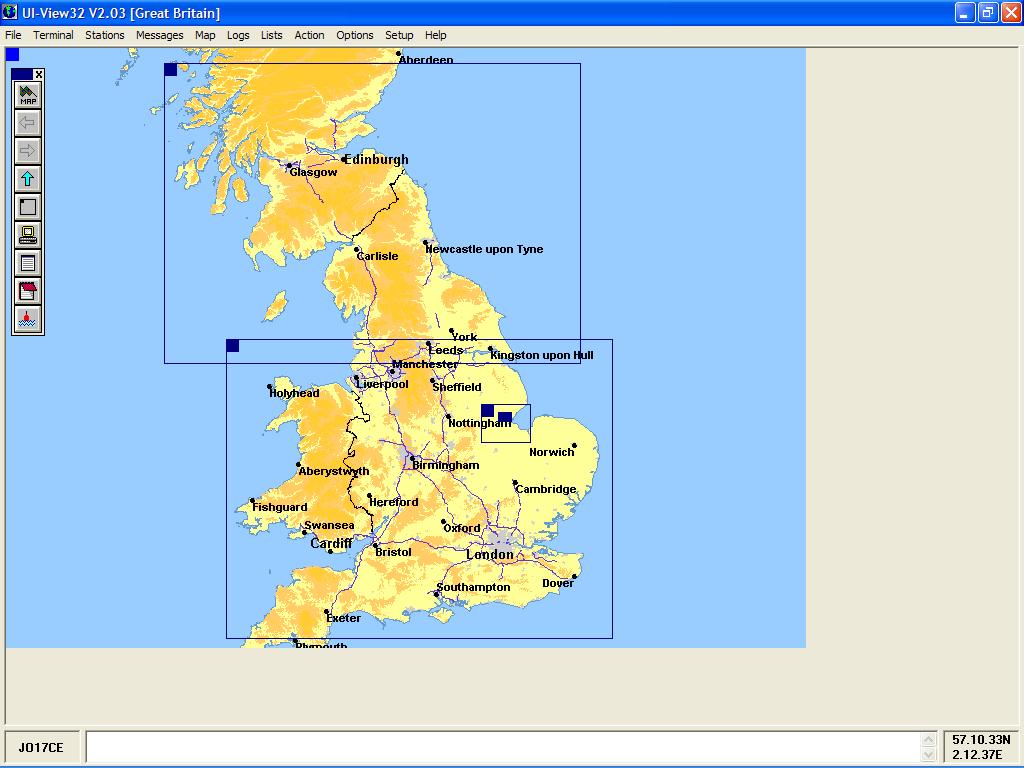

Fenêtre d'accueil de UI-View32
Configuration du programme.
Il est possible d'envoyer une balise par radio et Internet. Dans l'exemple ci-dessous, nous utilisons un modem PACKET (plusieurs choix possible) et une connexion Internet à un serveur APRS.
Il n'est pas obligatoire d'activer les deux modes simultanément, le flux de données Internet (sans filtre) est assez élevé et pourrait ralentir le PC.
Remarque: Le programme vous force à lire les instructions à chaque nouvelle étape de la configuration ou commande non encore utilisée.
Comms Setup
- Cliquez "Setup" dans la fenêtre d'accueil et suivez les exemples suivant votre matériel.

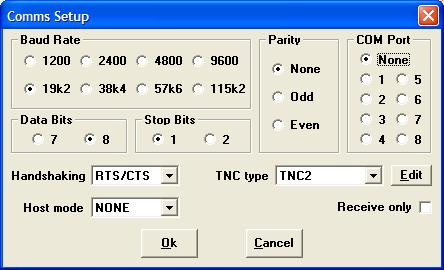

Sans modem PACKET (COM Port = None)

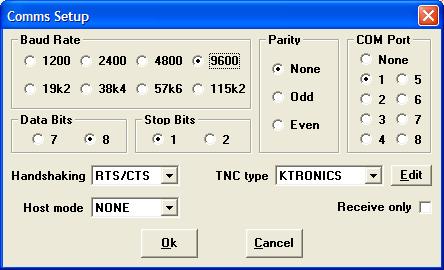

Avec modem PACKET KPC-4

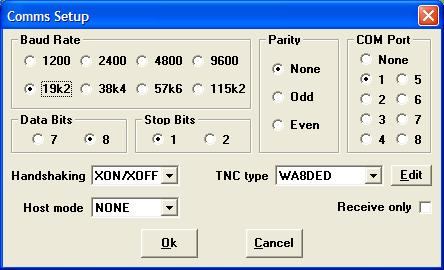

Avec modem PACKET TNC2 (TF 2.7)
Avec modem PACKET TNC2 (TAPR)

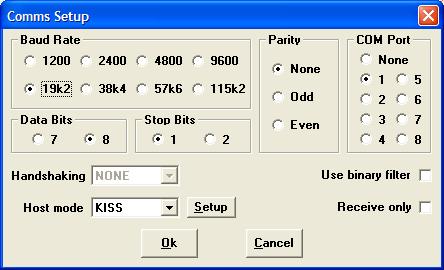

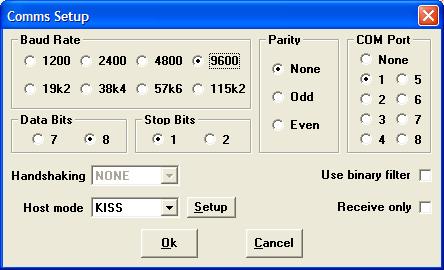

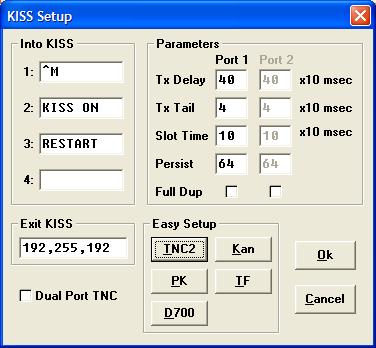

Avec modem PACKET en KISS

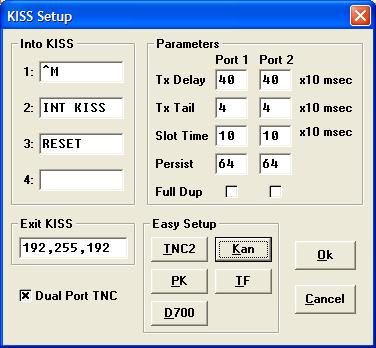

TNC2 & TNC2H (TAPR) KANTRONICS KPC-4
Le KPC-4 permet l'utilisation de 2 ports par exemple: Port 1= HF (1200 Bds) et Port 2 = UHF (1200 Bds).

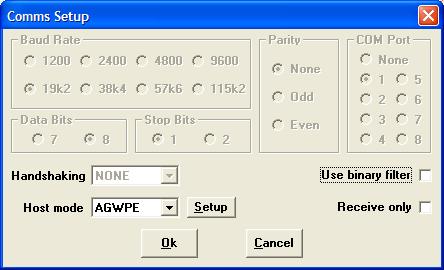

Avec AGWPE, il faut démarrer AGWPE avant le programme Ui-View32.
Pour l'installation d'AGWPE, veuillez vous référer à ma page WLK2000_4.htm.

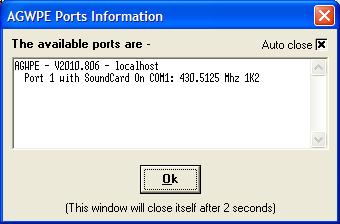

Si AGWPE est choisi pour le PACKET, ce message s'affichera au démarrage d'Ui-View32.

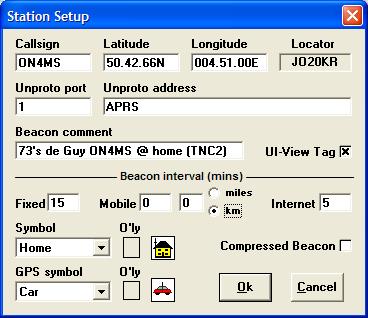

Station Setup
Une balise radio est générée toutes les 15 minutes par Radio et 5 minutes sur Internet.
La balise "Mobile" ne fonctionnera qu'avec un GPS connecté.
Autres Setup

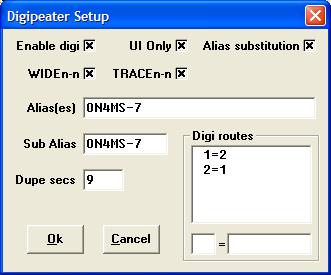

!!! Digipeater setup n'est accessible qu'un mode AGWPE, BPQ32 et KISS,.!!!
Modem KPC-4
Les trames (mobiles) reçues sur le Port 1 (HF 1200 Bds) sont retransmises sur le Port 2 (UHF 1200 Bds) et inversement.

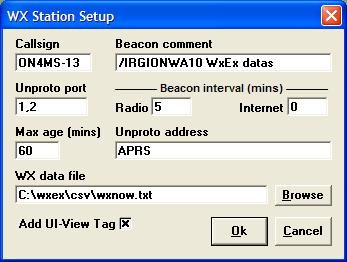

WX Station Setup
L'envoi de données météo est possible sur un ou plusieurs ports (1,2 avec KPC-4).
Ces données sont lues à partir d'un fichier .txt et doivent avoir un format bien précis. Si ce format n'est pas respecté, aucune trame n'est transmise.
wxnow.txt
déc 11 2012 19:20 000/001g001t028r000p000P000h89b10280 |
15:05:50T ON4MS-13>APU25N
Port=1 <UI C Len=95>: @131505z5042.66N/00451.00E_000/001g001t028r000p000P000h89b10280\IRGIONWA10 WxEx datas {UIV32N} |

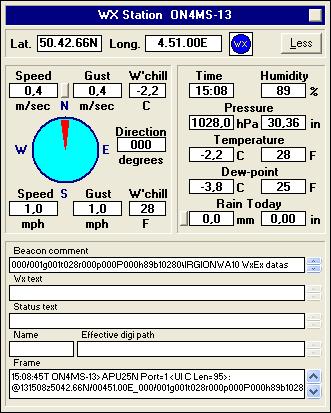

Ces données seront reproduites ici: h**p://www.findu.com/cgi-bin/wxpage.cgi?call=ON4MS-13.
Ne possédant pas de station météo, je me sers du même programme utilisé avec ECHOLINK, le Weather Exchange disponible à l'adresse suivante:
h**p://www.ambientweather.com/freedownload.html.
Cependant, le format des données créées par Weather Exchange ne sont pas compatibles pour UiView32.
data.csv
1.01,2012,12,11,19,13,49,3,3,0,-999,89,-999,-2,1028,-999,-999,0,11,-999,-999,-999,-999, -999,-999,-999,-999,-999,-3,-999,0,-4,-999,-999,-999,-999,-999,-999,-999,-999,-999 |
Voici un petit programme qui convertira les données c:\wxex\csv\data.csv vers un fichier c:\wxex\csv\wxnow.txt: WxEx2UiView.zip.
Remarque:
Lorsque les balises de
"Station Setup" sont à zéro et que vous
obtenez (sans données météo) à la place de
,
signifie que le fichier 'wxnow.txt' est en défaut.
Autres Setup (suite)
APRS Server Setup
Pour insérer un nouveau serveur dans la liste: - Cliquer dans l'encart des "servers". - Enfoncer Ins (insert) du clavier. - Ajouter un serveur avec sa porte utilisée (par exemple: rotate.aprs.net:23).
Pour effacer un serveur de la liste: - Sélectionner la ligne. - Enfoncer Del (delete) du clavier.
|
Afin de réduire le trafic Internet, certains serveurs APRS permettent de filtrer les trames reçues.
Plus d'info ici: h**p://www.aprs2.net/wiki/pmwiki.php/Main/FilterGuide.

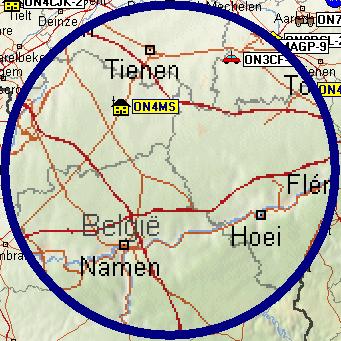

Exemple (repris ci-dessus): visualisation des trames dans un rayon de 200 Km de mon QRA: filter r/Lat/Long/distance.
Remarque: le filtre m/200 ne fonctionne pas avec le serveur euro.aprs2.net:14580.

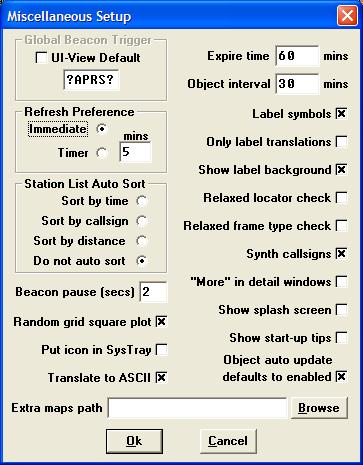

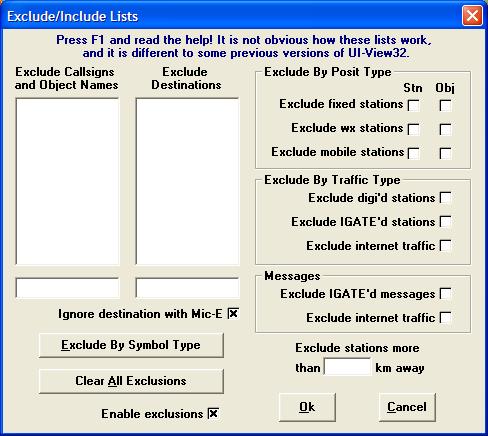

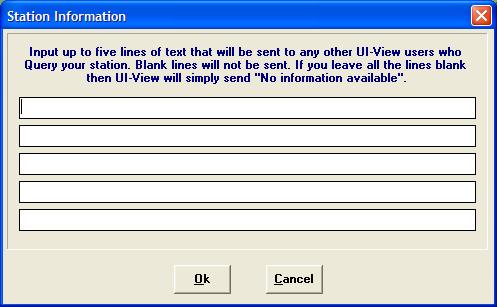

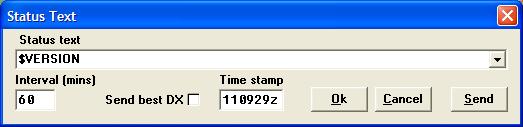

Autres Setup (suite)

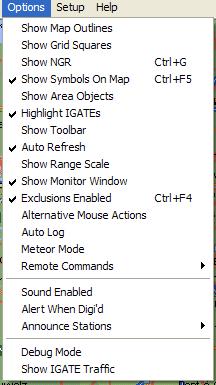

Voici les options qui sont activées pour l'affichage désiré.
Connexion à un serveur APRS.
- Cliquer "Action" suivi de "Connect To APRS Server".
Pour se déconnecter, cliquer "Action" suivi de "Disconnect From APRS Server".
- Cliquer Oui.

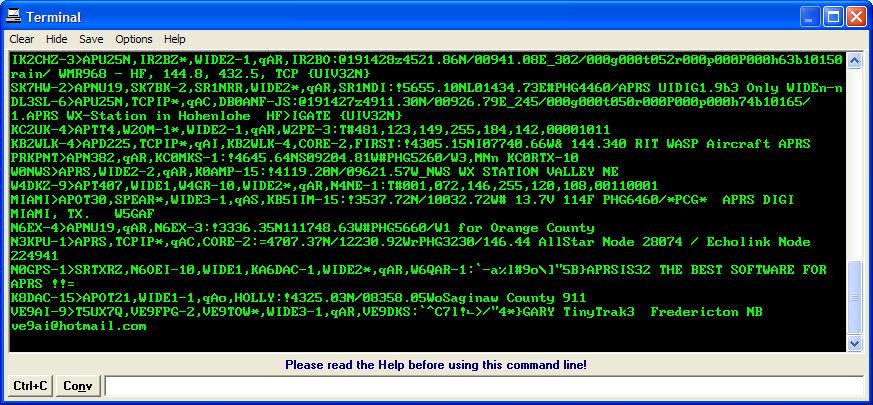

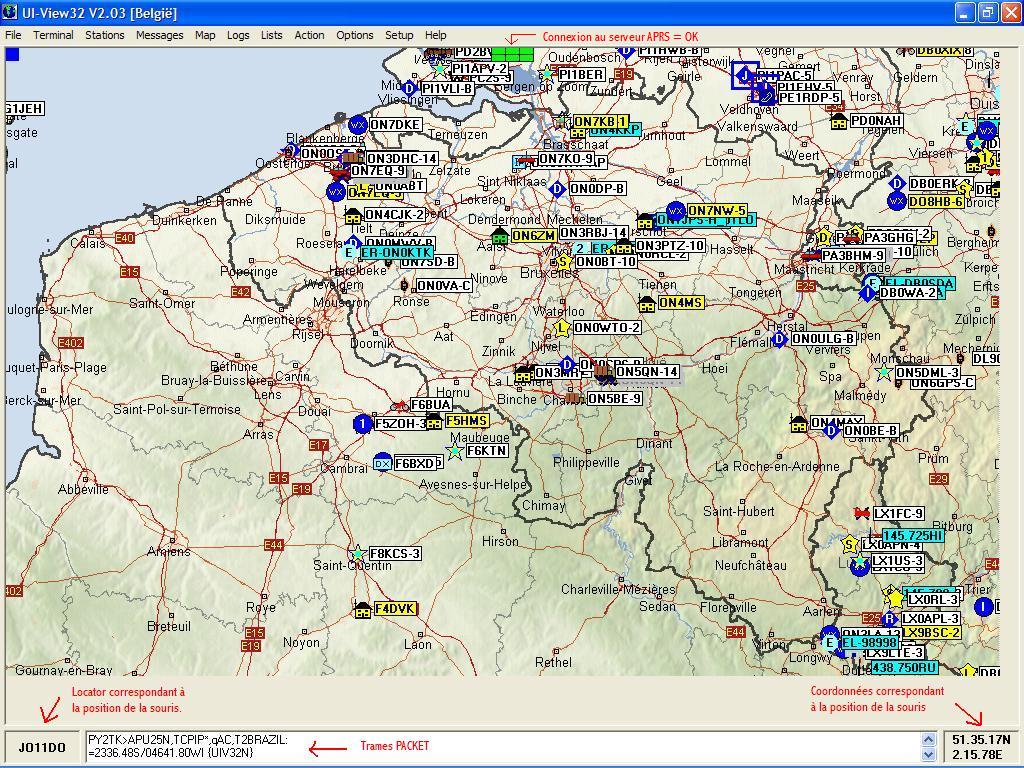

Les indicatifs apparaissent sur la carte. Les données PACKET sont reprises au bas de l'écran et également dans la fenêtre "Terminal".
Choix de la carte
Différentes cartes sont disponibles sur Internet. Pour la Belgique, il en existe sur le site h**p://www.qsl.net/on6bvk/download.htm.
Il faut placer les nouvelles cartes (2 fichiers par carte) dans le répertoire \Peak Systems\UI-View32\MAPS\.
- Redémarrer le programme Ui-View32.
- Cliquez Map et choisissez votre carte.

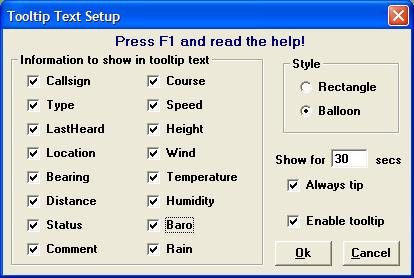

Pour obtenir des informations sur un indicatif affiché, il suffit de pointer la souris sur l'indicatif.
Par défaut, les distances et vitesses sont en MILES. Pour les afficher en Km, il faut:
- Editer le fichier Uiview32.INI (dans la racine du programme).
- Remplacer DISTANCE_IN_MILES=TRUE par DISTANCE_IN_MILES=FALSE.

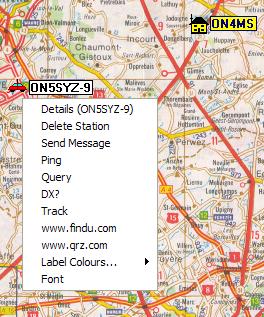

- Cliquer le bouton droit de la souris (sur l'indicatif) pour obtenir d'autres options.
L'option "Track" permet de suivre l'indicatif et même de changer de carte si ce dernier sort du cadre.
Il est possible d'obtenir un zoom d'une partie de la carte.
- Pointer la souris sur la zone à zoomer.
- Tenir le bouton gauche de la souris enfoncé ou Shift + bouton gauche de la souris si l'Option "Alternative Mouse Action" n'est pas cochée.
- Glisser la souris sur la carte et lâcher le bouton gauche.
- Cliquer bouton droit pour effacer la zone.
|

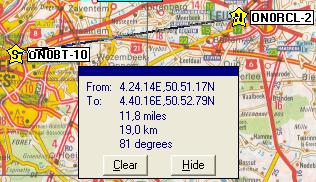

Il est possible de tracer une ligne entre deux points et d'en connaître la distance et azimut.
- Tenir le Shift + le bouton gauche de la souris enfoncés ou bouton gauche de la souris si l'Option "Alternative Mouse Action" n'est pas cochée. - Tirer une ligne vers le second point de la carte. - Lâcher le Shift + le bouton gauche.
Pour déplacer la fenêtre: - Tenir le Ctrl enfoncé et cliquer sur la fenêtre. - Déplacer la fenêtre à l'endroit désiré. |
Il est possible de créer sa propre carte .gif ou .bmp (voir sur Internet) et même d'en scanner (exemples: Bt_Sud.zip et Bt_Sud_min.zip) mais il faut jongler avec les paramètres du fichier .ini correspondant.
51.35.17N, 01.23.31E
49.25.73N, 06.45.26E
België
Ces coordonnées représentent les positions en haut à gauche et en bas à droite de la carte créée.

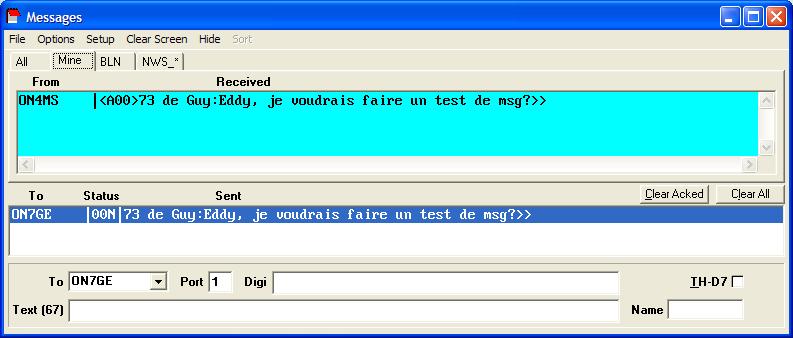

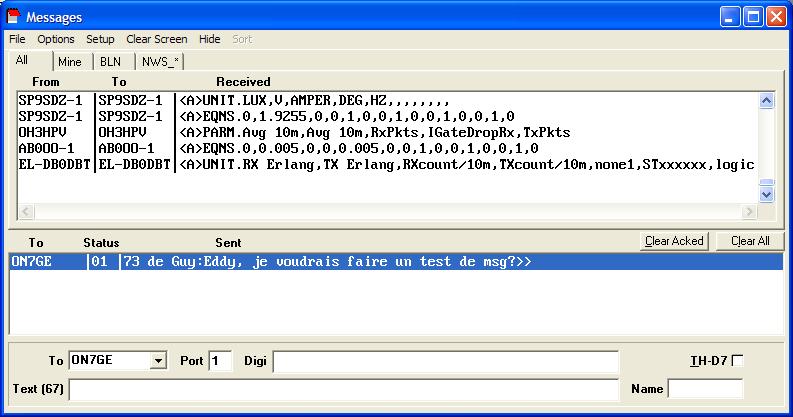

Ui-View32 permet l'échange de message, la réception de bulletins (BLN) et de news (NWS).
FIN
