L'association Grimeton SAQ veteran radio friends
Il y a près de cent ans, le 1er décembre 1924, l'émetteur à ondes longues de la station radio de Grimeton, portant l'indicatif d'appel SAQ, était mis en service commercial, avec des transmissions à travers l'océan Atlantique entre la station de Riverhead et une station à Rocky Point, toutes les deux situées à Long Island, NY, États-Unis.
Alors que toutes les autres stations émettrices et réceptrices du réseau RCA ont disparu depuis longtemps, la SAQ a été préservée en tant que site du patrimoine mondial et, étonnamment est toujours opérationnelle. La conception et la fabrication d'un émetteur radio aussi robuste et fiable ont été une réalisation monumentale de l'inventeur d'origine suédoise Ernst F.W. Alexanderson.
L'alternateur Alexanderson unique de 1924, avec l'indicatif d'appel SAQ, effectue des transmissions sur l'antenne sur VLF 17,2 kHz CW plusieurs fois par an.
Pour recevoir le signal de cette station, j'ai utilisé:

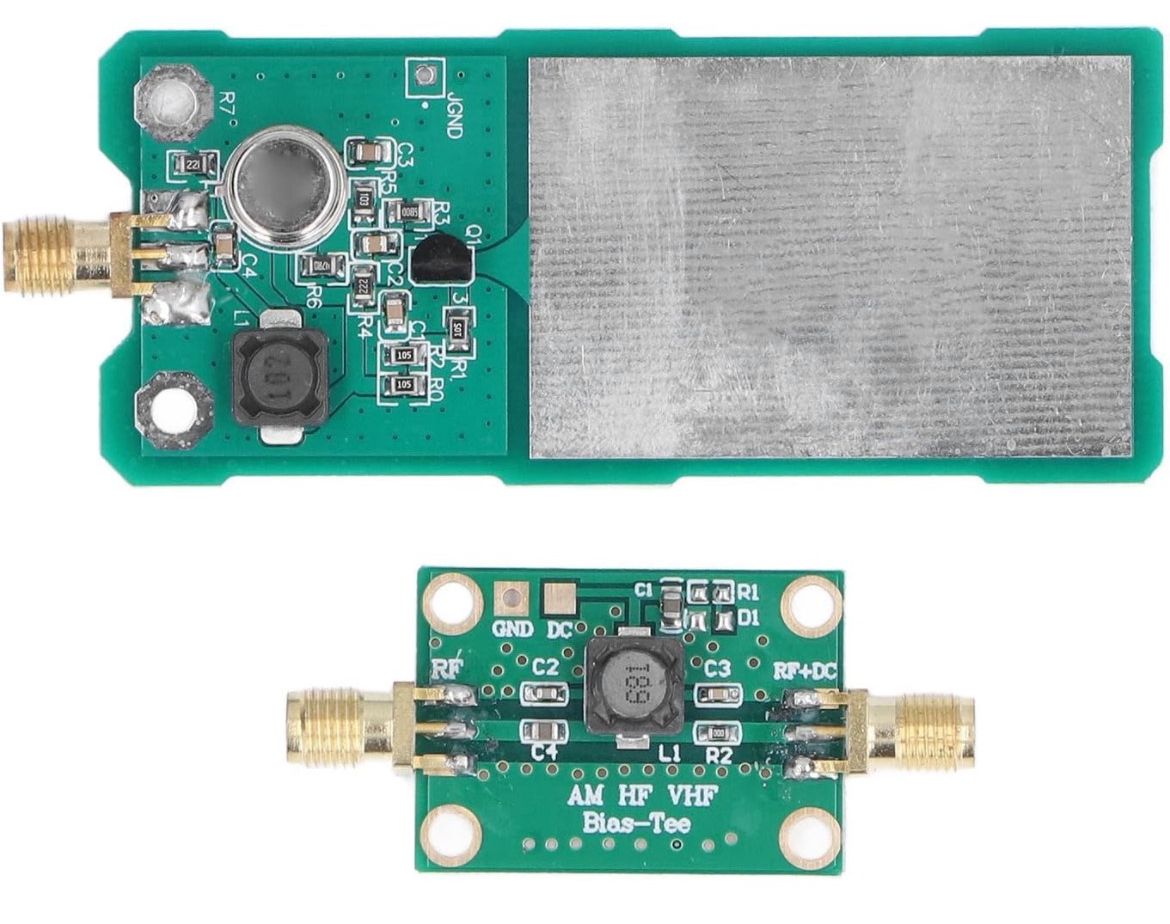

- Un système appelé Mini-Whip Active Antenna
Il s'agit d'un module d'amplificateur RF, bloc d'antenne actif CC
Carte d'amplificateur de puissance de signal de point non résonant
Idéal pour la prévention des fuites pour le récepteur RTL-SDR
INDUCTEURS HAUTE FRÉQUENCE : isolez les données CA et empêchez les signaux haute fréquence de fuir dans le système d'alimentation
BONNES PERFORMANCES : le type de module est une antenne active, les interfaces d'entrée et de sortie sont alimentées par SMA.
Alimentation DC 9-15V, la plage de fréquence de fonctionnement est de 10kHz-30kHz et la puissance de sortie maximale est >-15dBm
EXCELLENT MATÉRIEL PCB: Utilisation de matériaux PCB de bonne qualité, avec fiabilité et miniaturisation, bon entretien et interchangeabilité
Condensateur de blocage DC et éviter les fuites : bloque le courant continu et empêche la tension continue de fuir vers les circuits ou équipements de test en aval.
SE COMPOSE D'INDUCTEURS ET DE CONDENSATEURS: Se compose d'inducteurs et de condensateurs à haute fréquence ultra large bande, stables et fiables

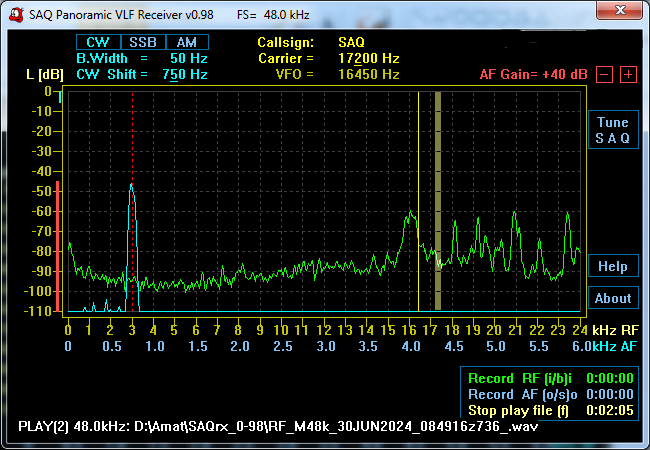

- le programme SAQrxV098_48k et un PC Windows 7 que vous pouvez télécharger ici
Le signal BF est injecté dans l'entrée micro de mon portable dont le gain est réglé à 50%
Les paramètres utilisés dans le programme sont:
CW
B.Width = 50 Hz
CW Shift = 750 Hz
AF Gain = + 40 ddB
Vous pouvez télécharger un fichier .wav d'une durée de 5 minutes et l'écouter en cliquant sur Play RF file du programme.
Latest update: 05/07/24
