Jan ON7CFI, avec l'aide et le soutien des membres du club, a réalisé un projet mariant la bonne vieille technologie des lampes avec le monde numérique.

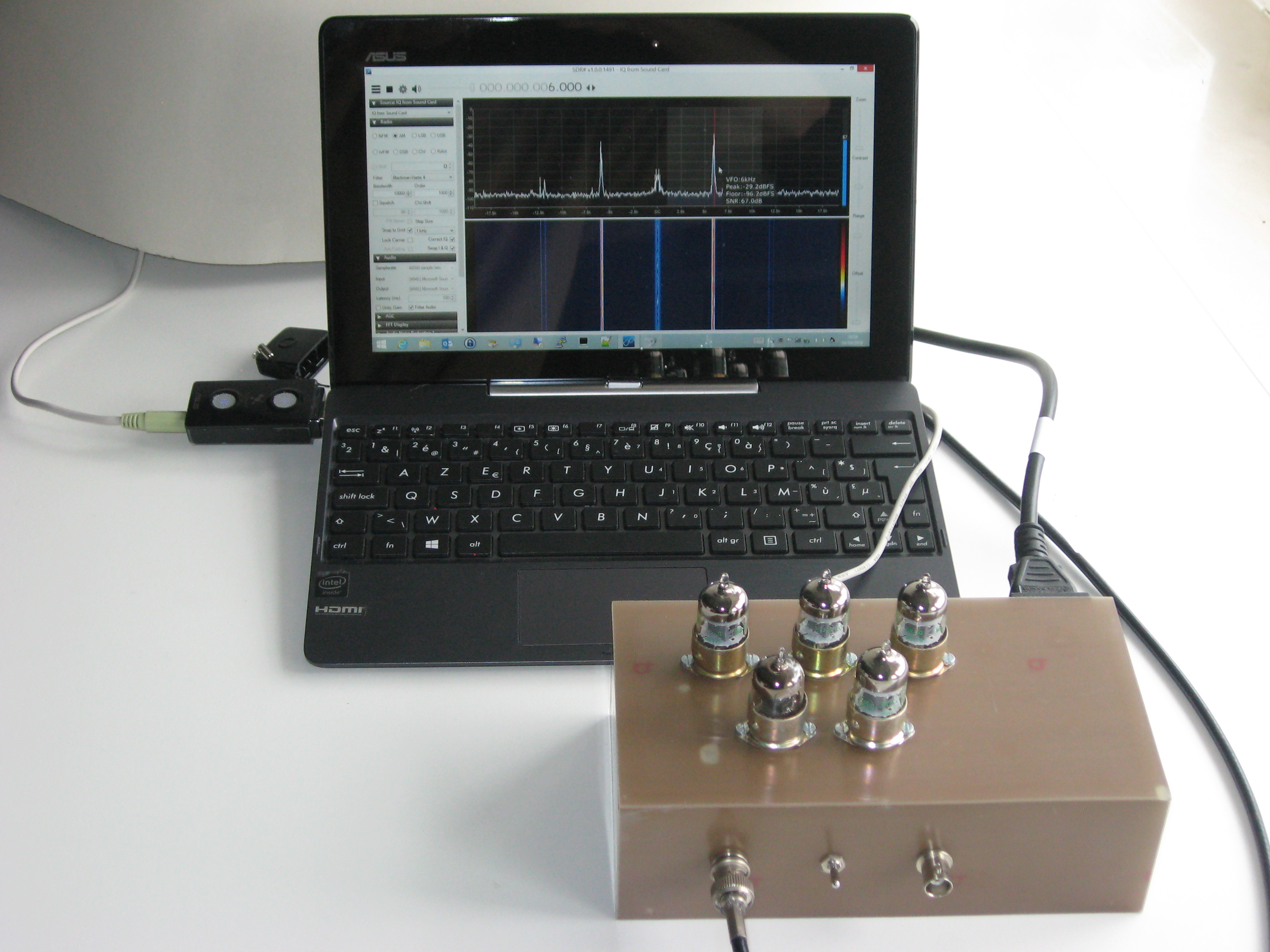

SDR à lampes

L'article qui décrit ce projet est disponible en français et en néerlandais.

Une balise WSPR pour Raspberry Pi par Jan ON7CFI.

C'est un kit, vendu par TAPR. Il s'agit de souder les quelques composants sur la petite platine et de démarrer le Raspberry à partir de la carte SD fournie. Simple...

La documentation se trouve sur le site web.

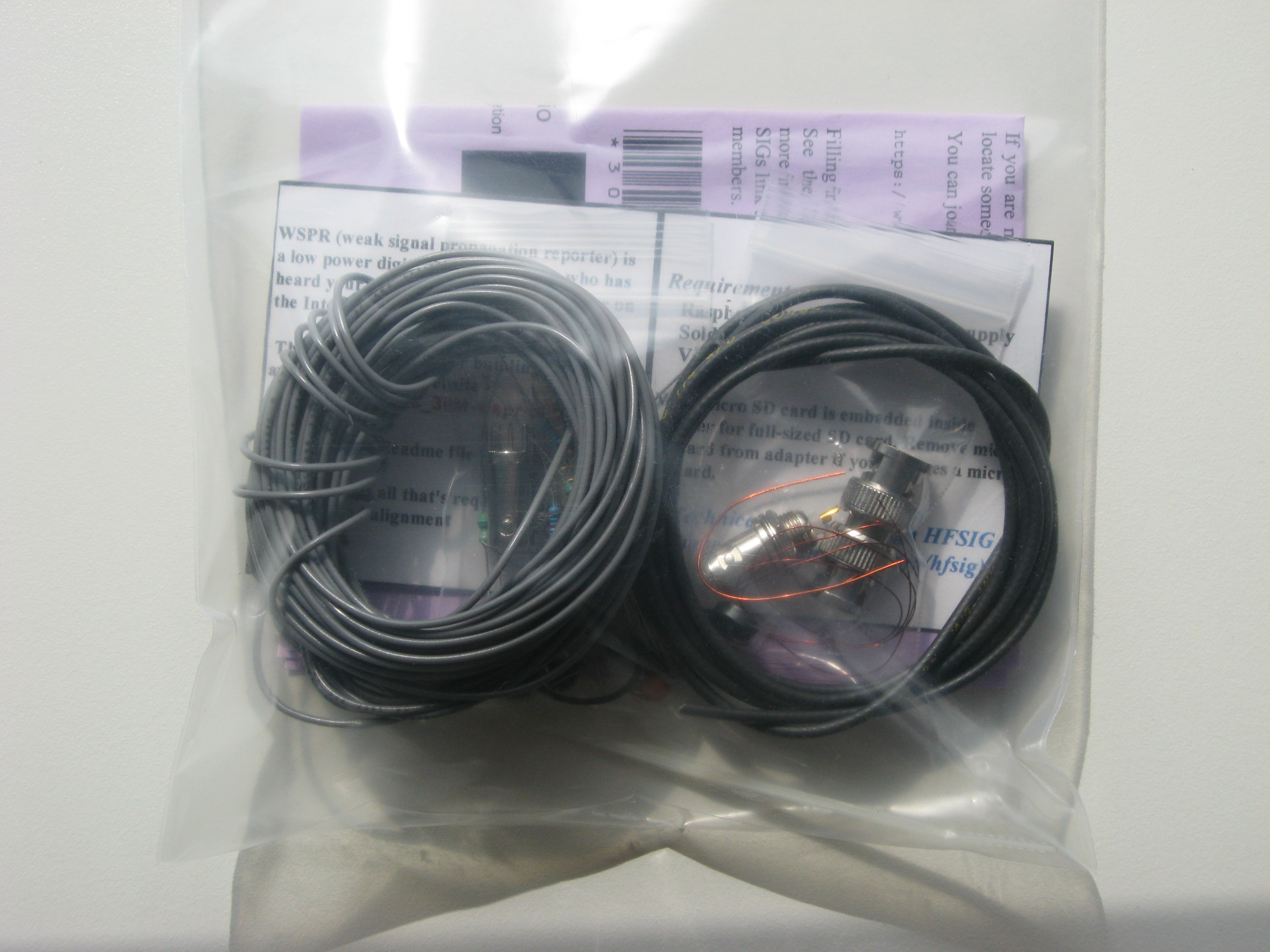

Le kit vient d'arriver.

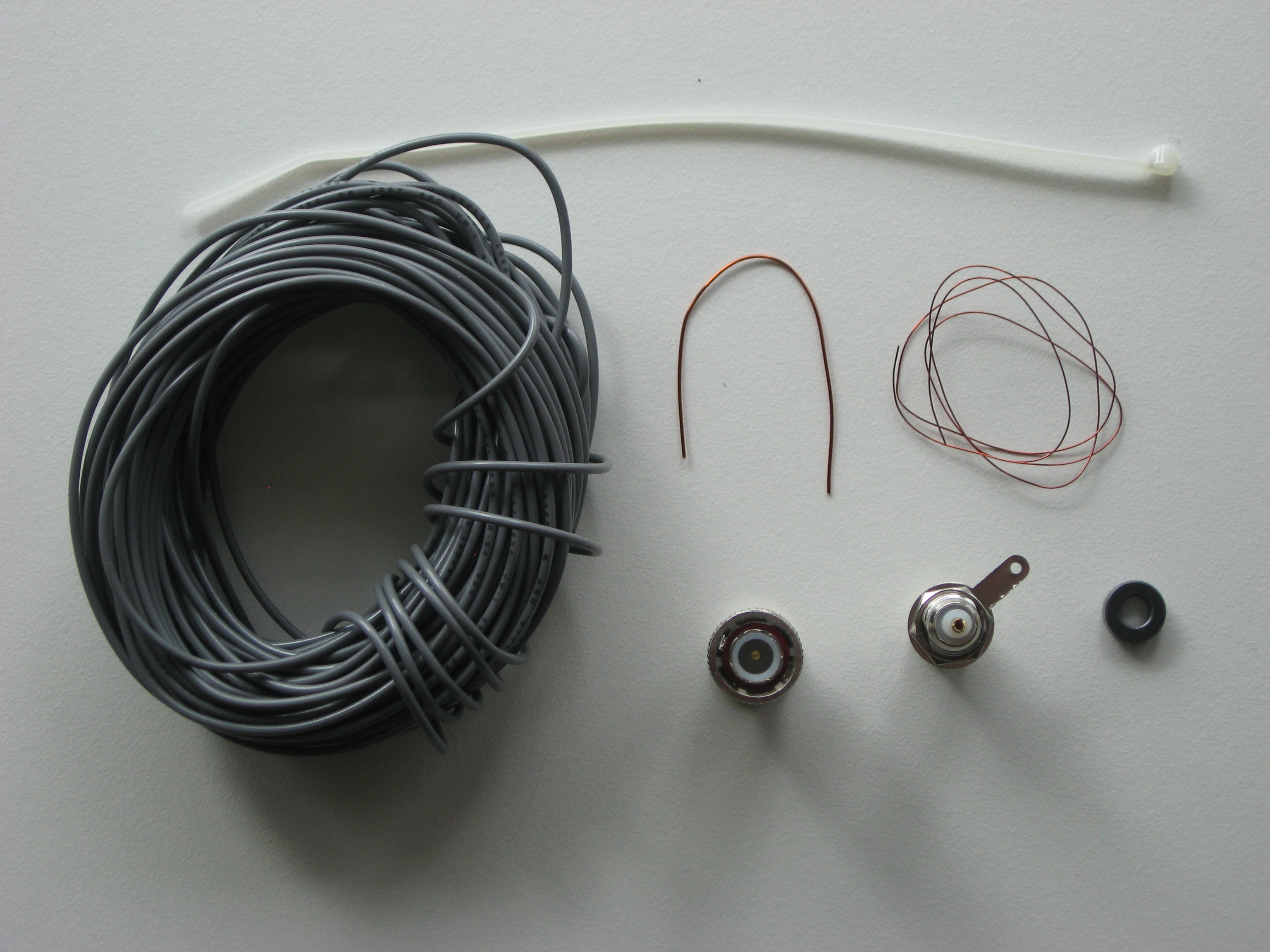

Même l'antenne est incluse dans le paquet. Attention, ce n'est que pour le QRP.

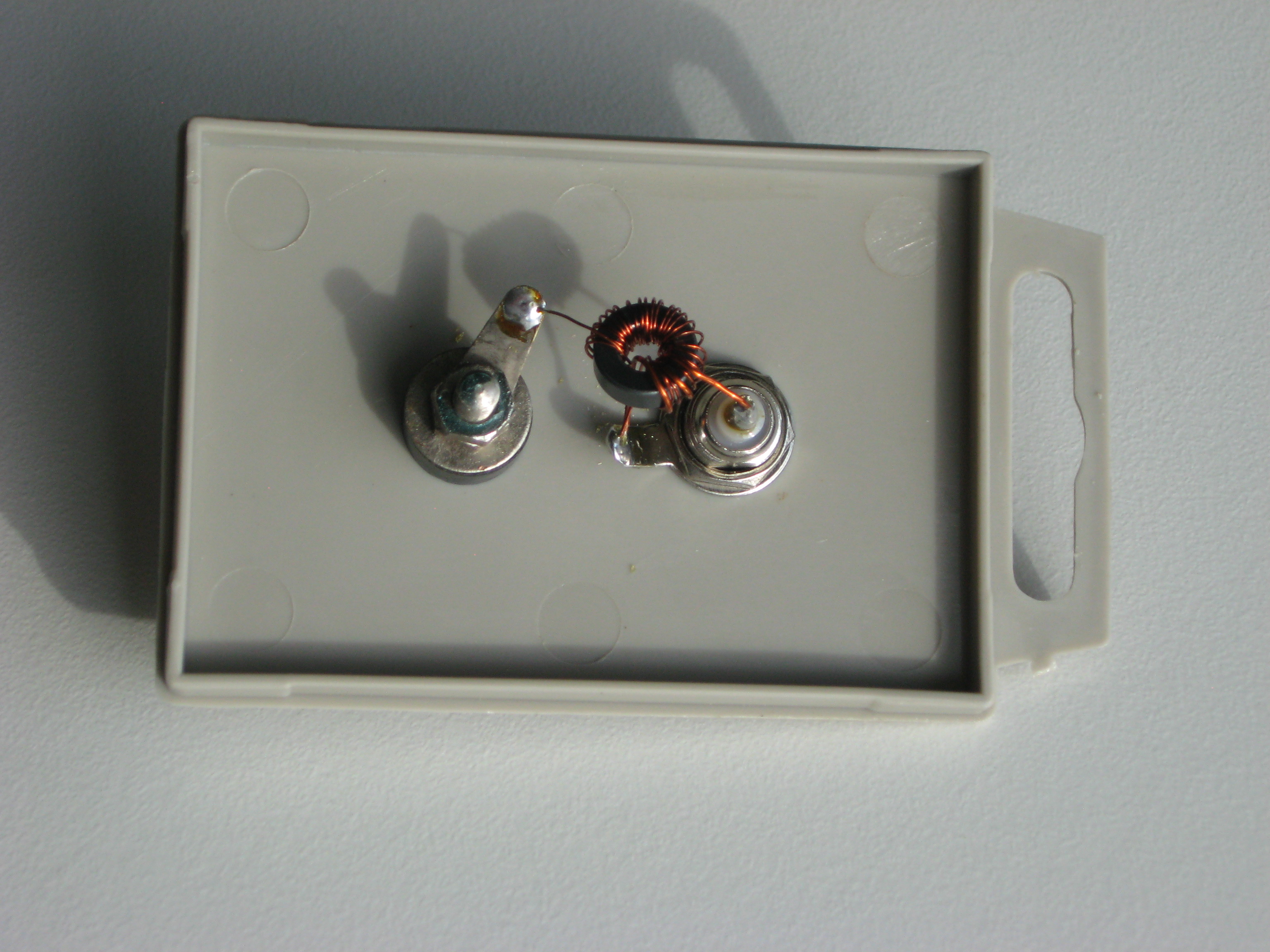

L'antenne est alimentée à son extrémité. Il faut donc un transformateur d'impédance.

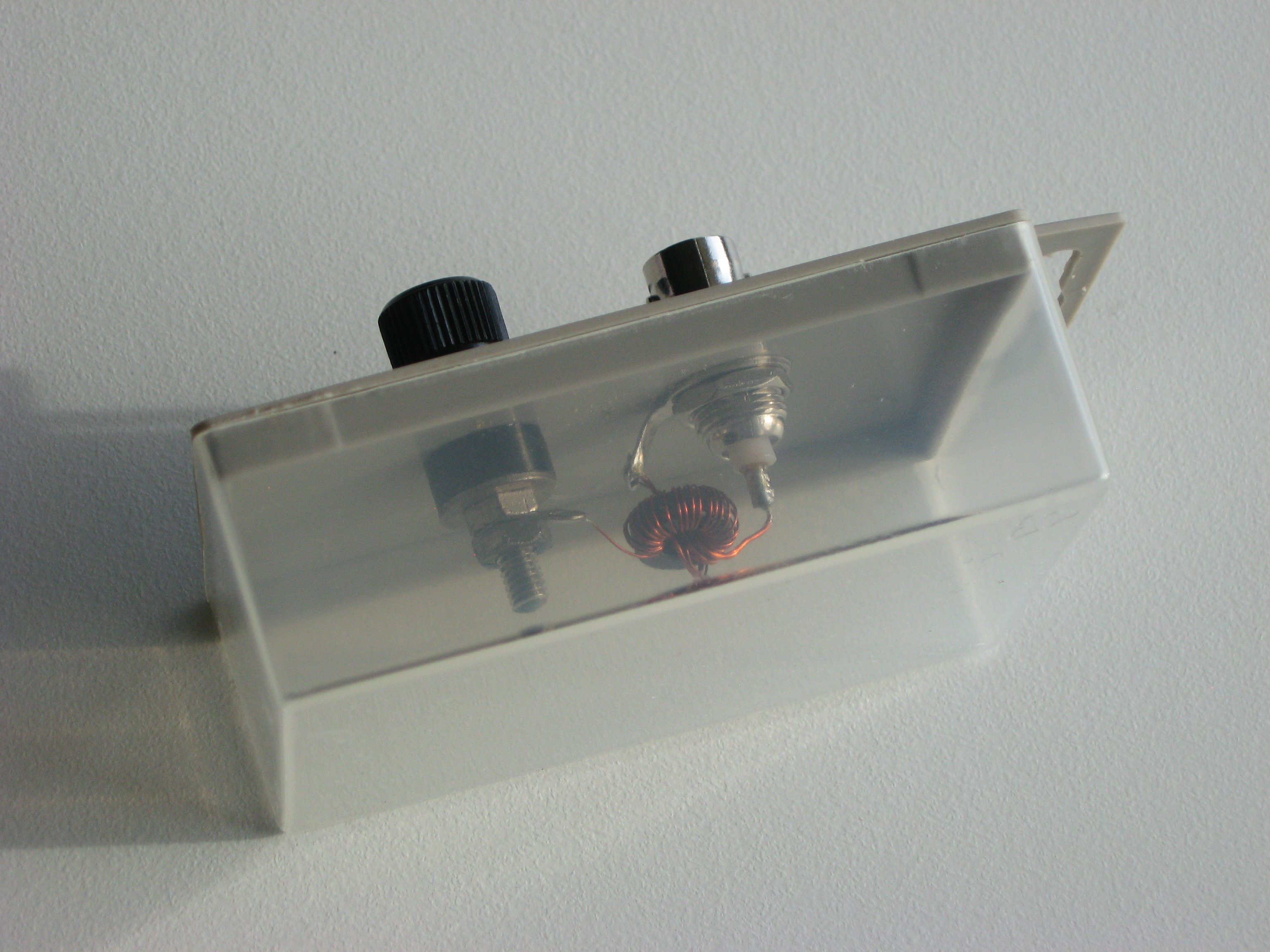

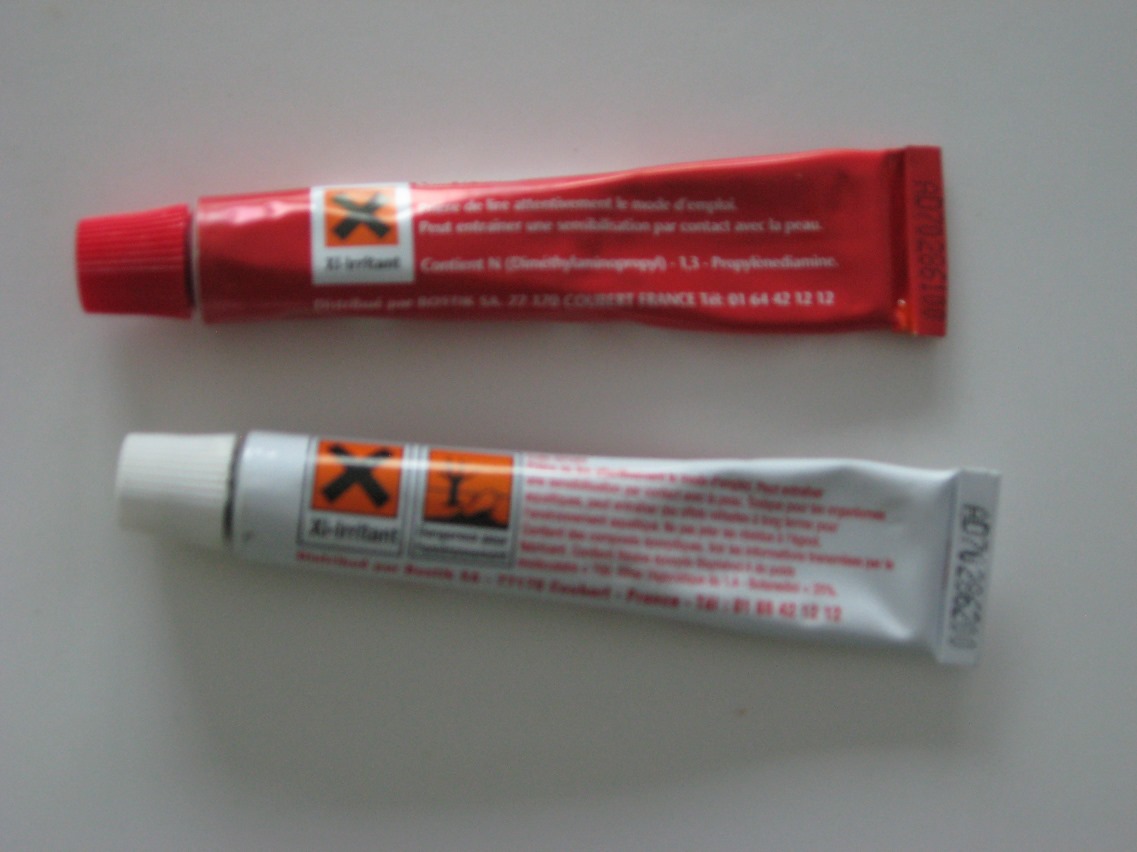

Je préfère que ce soit bien emballé. Contrairement à ce qui est proposé dans la notice de construction.

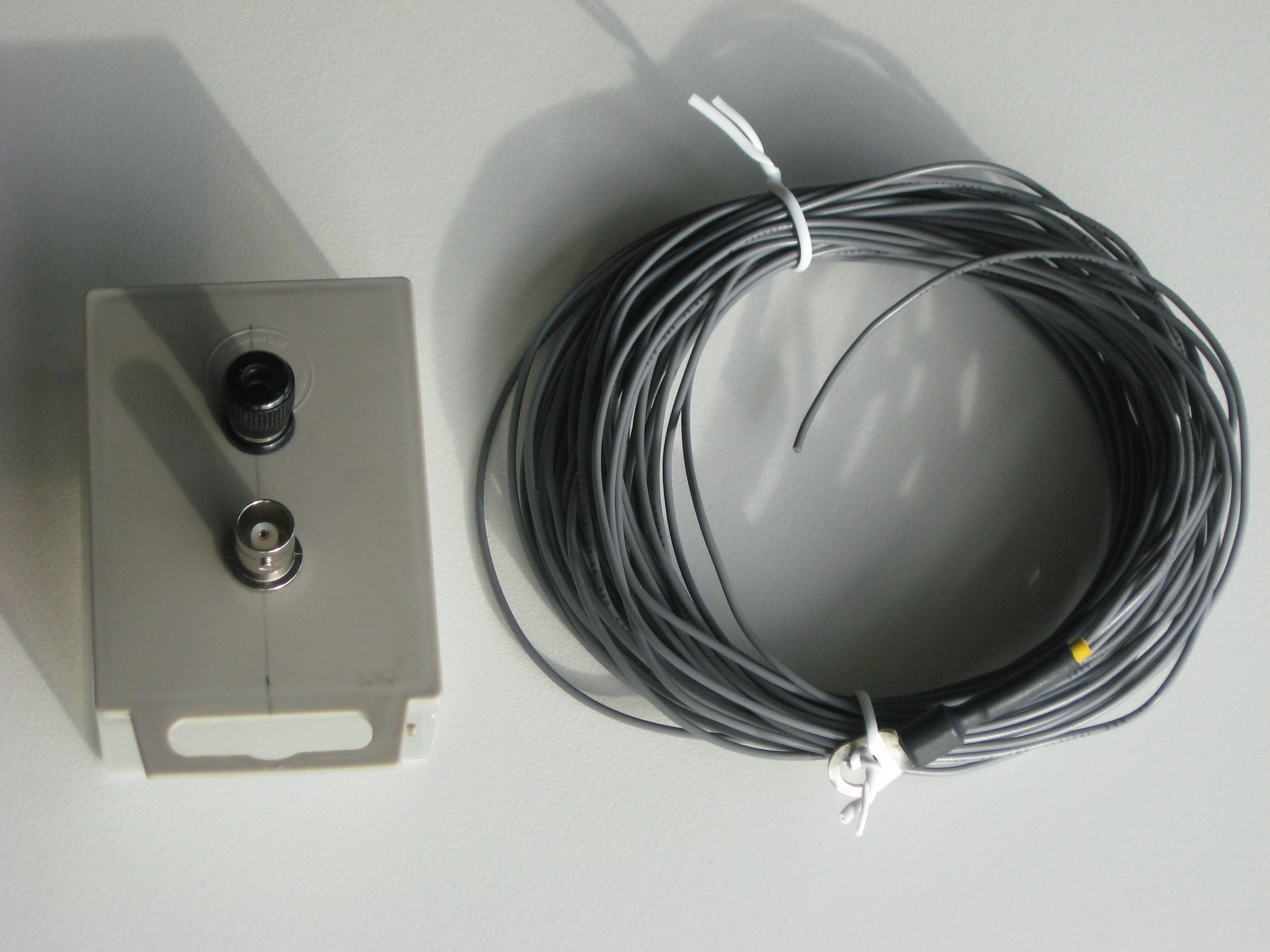

L'antenne finie.

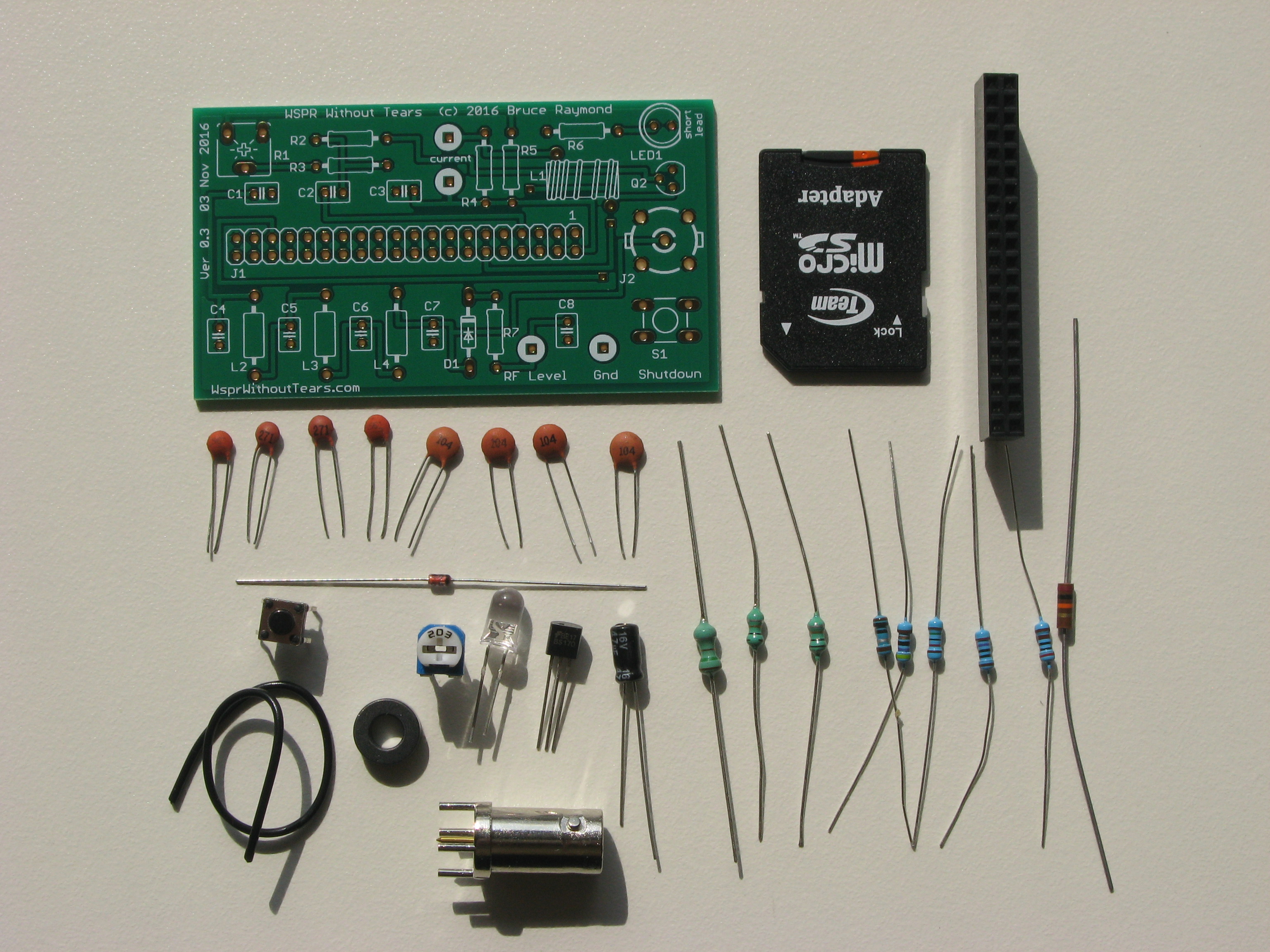

Tous les composants pour l'ampli et le filtre passe-bande. Et la carte SD contenant le logiciel pour piloter l'ensemble.

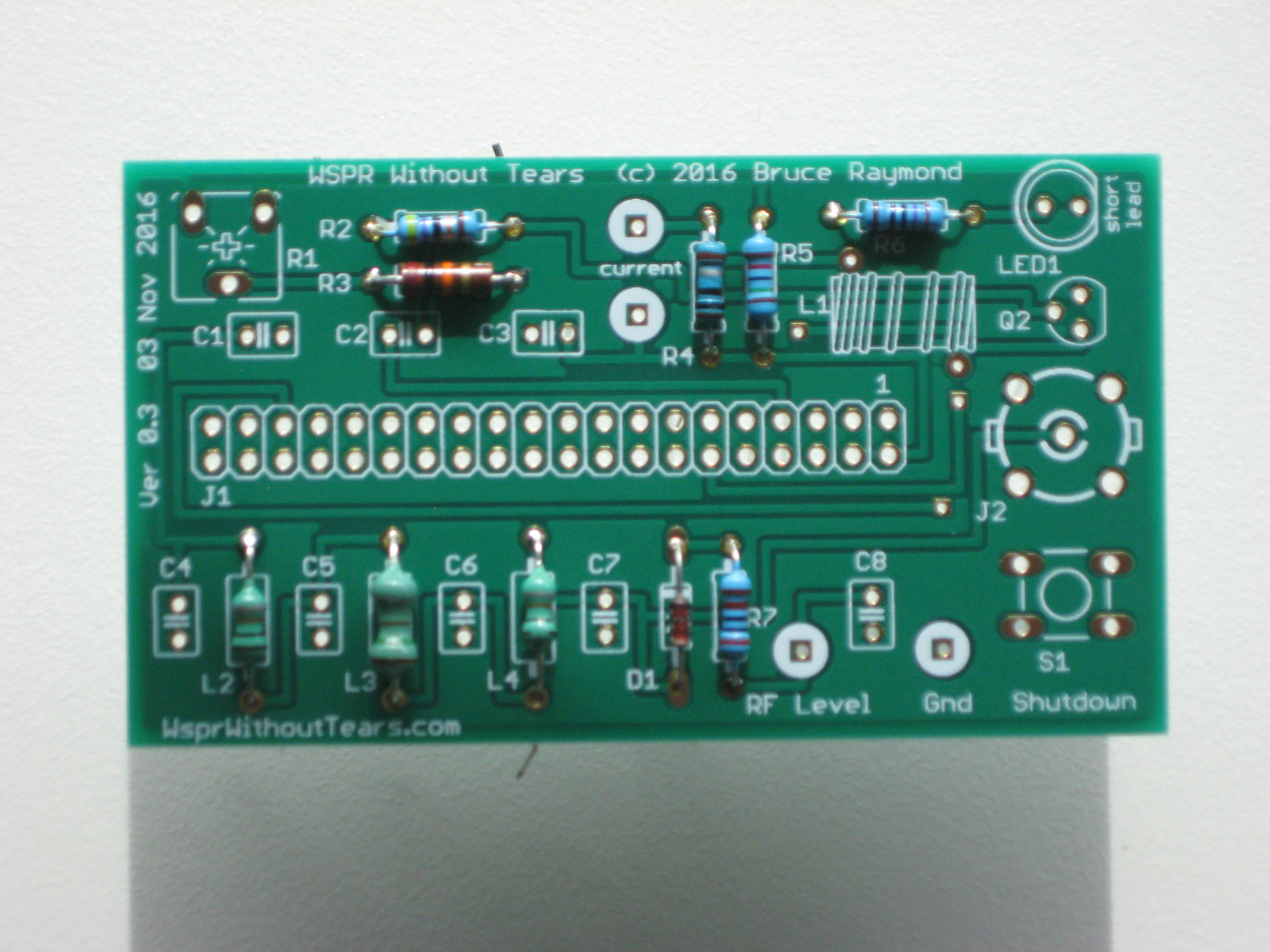

On soude d'abord les composants bas.

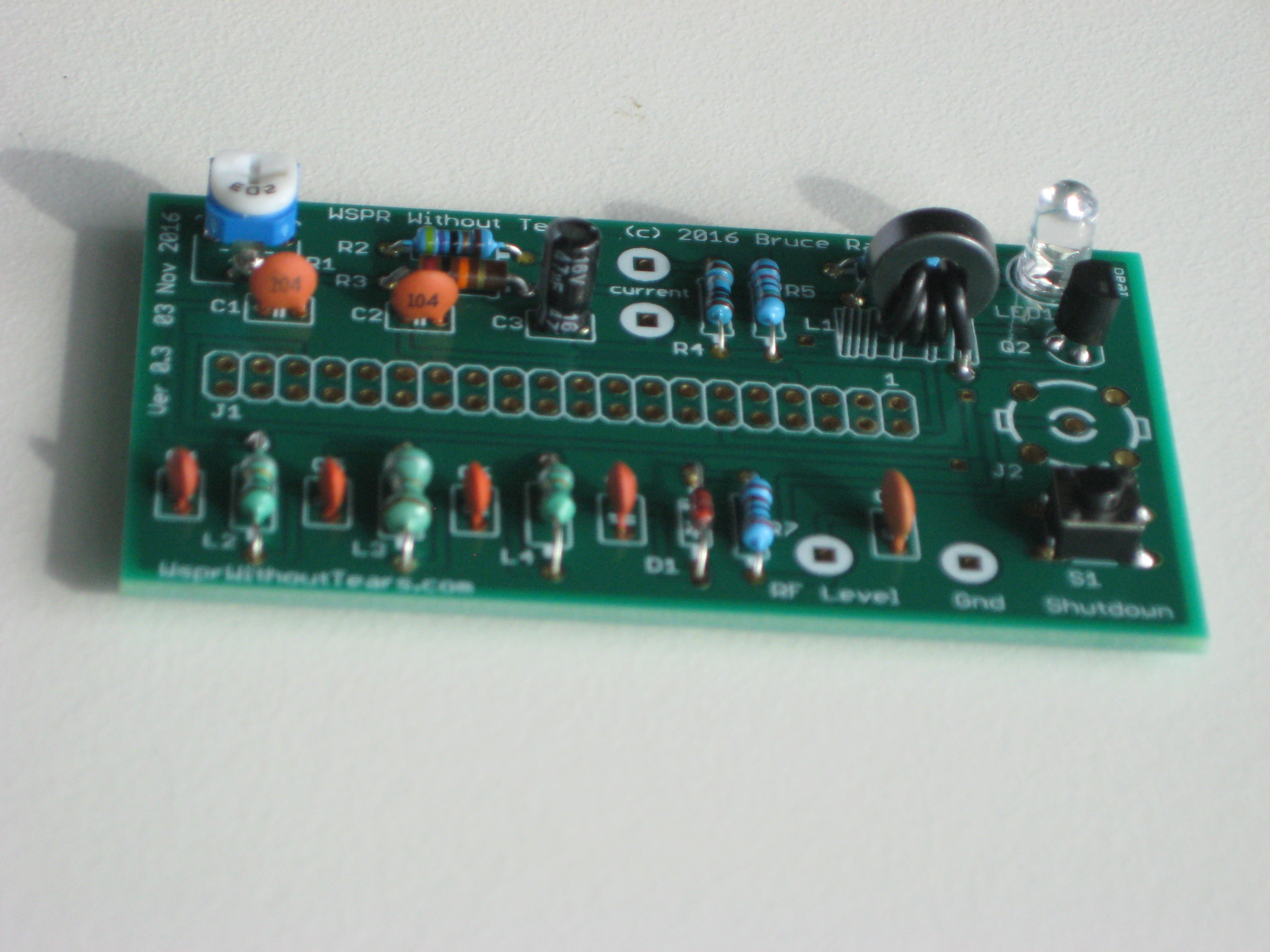

Ensuite ceux qui sont plus hauts.

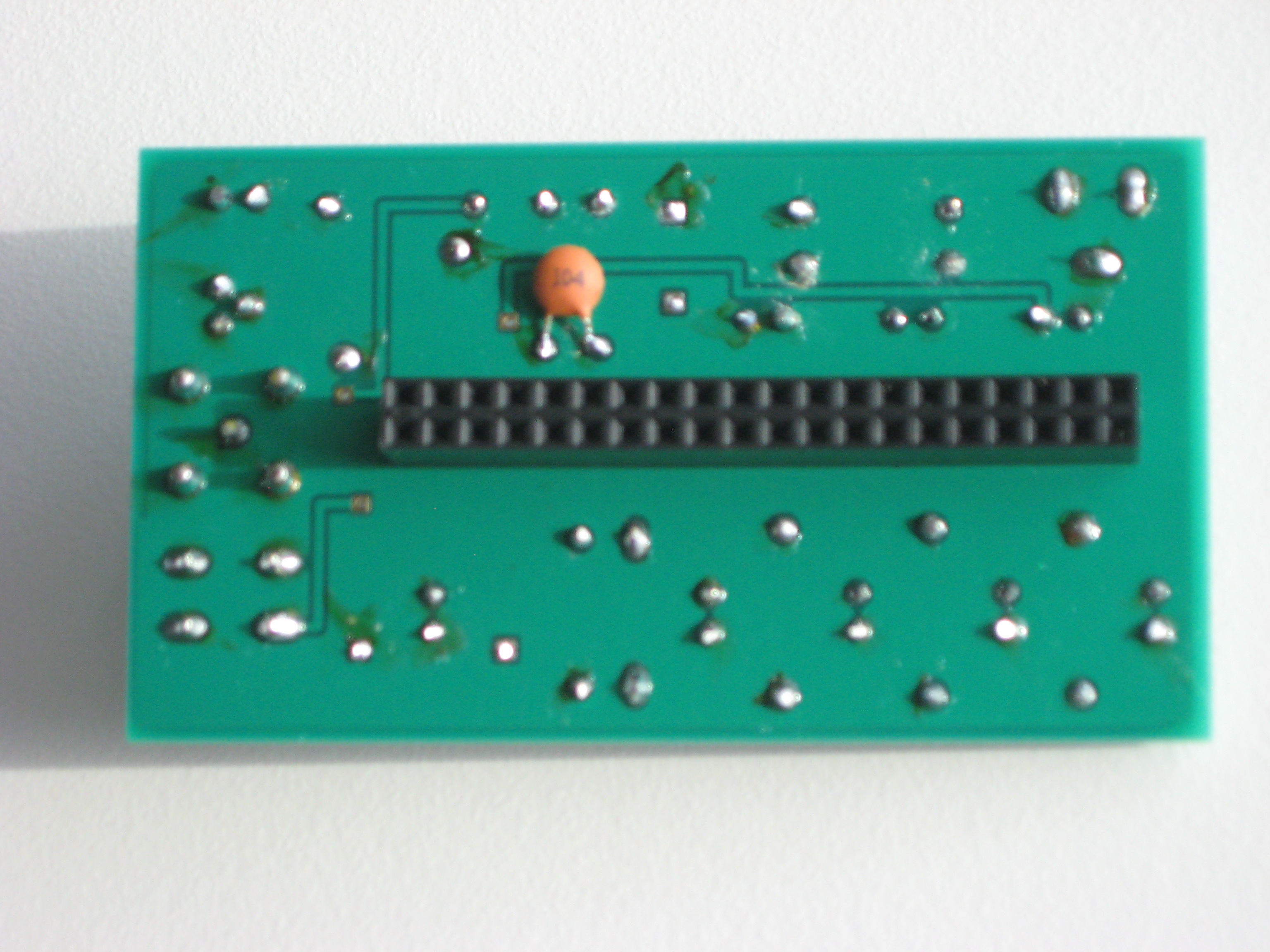

Le connecteur GPIO pour le branchement sur le Raspberry doit être mis de l'autre côté que tous les autres composants. Notez le petit condensateur de 100nF pour un meilleur filtrage de la tension d'alimentation. Il n'était pas prévu dans le schéma originel.

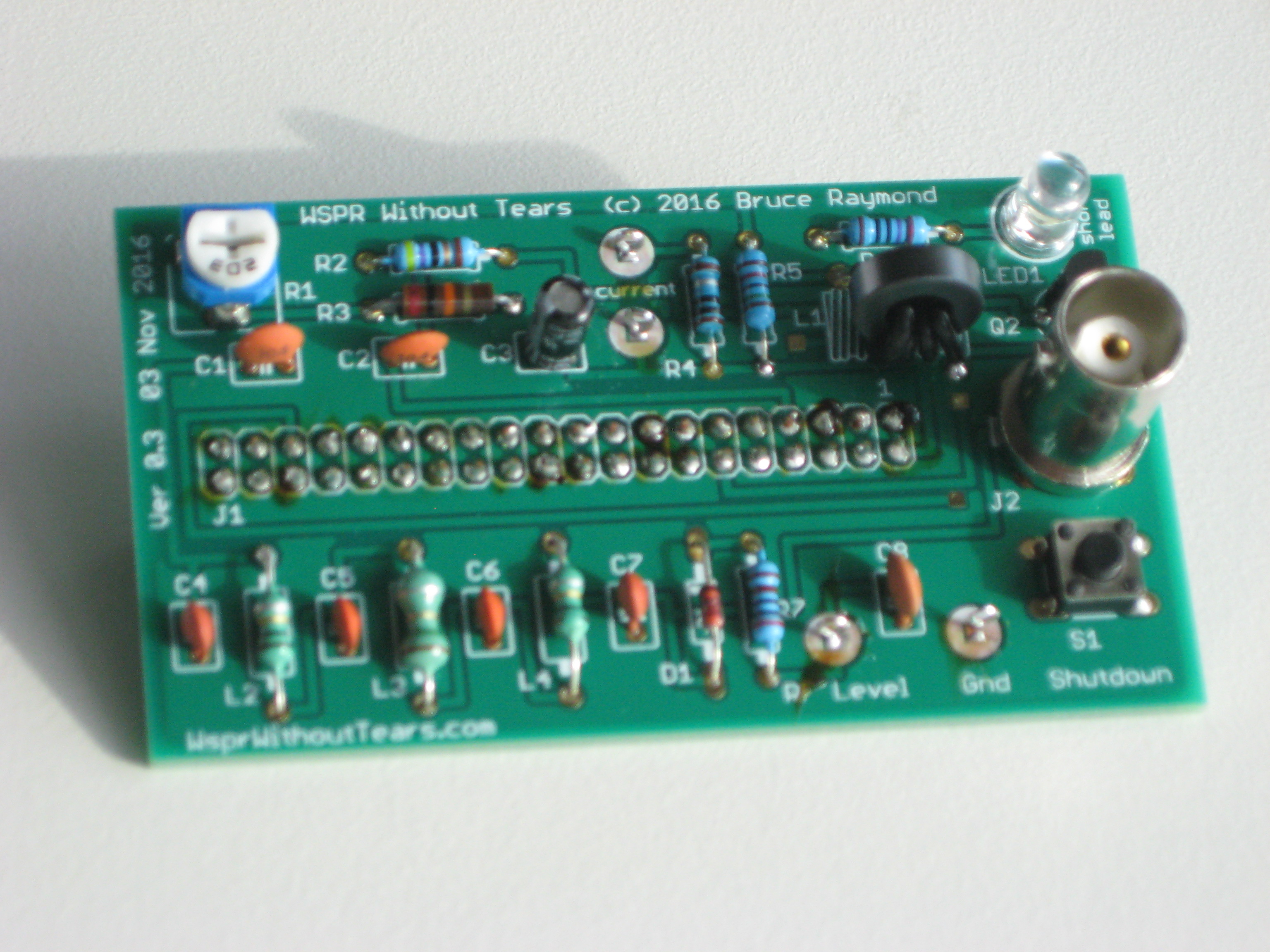

L'embout BNC est le dernier composant à mettre.

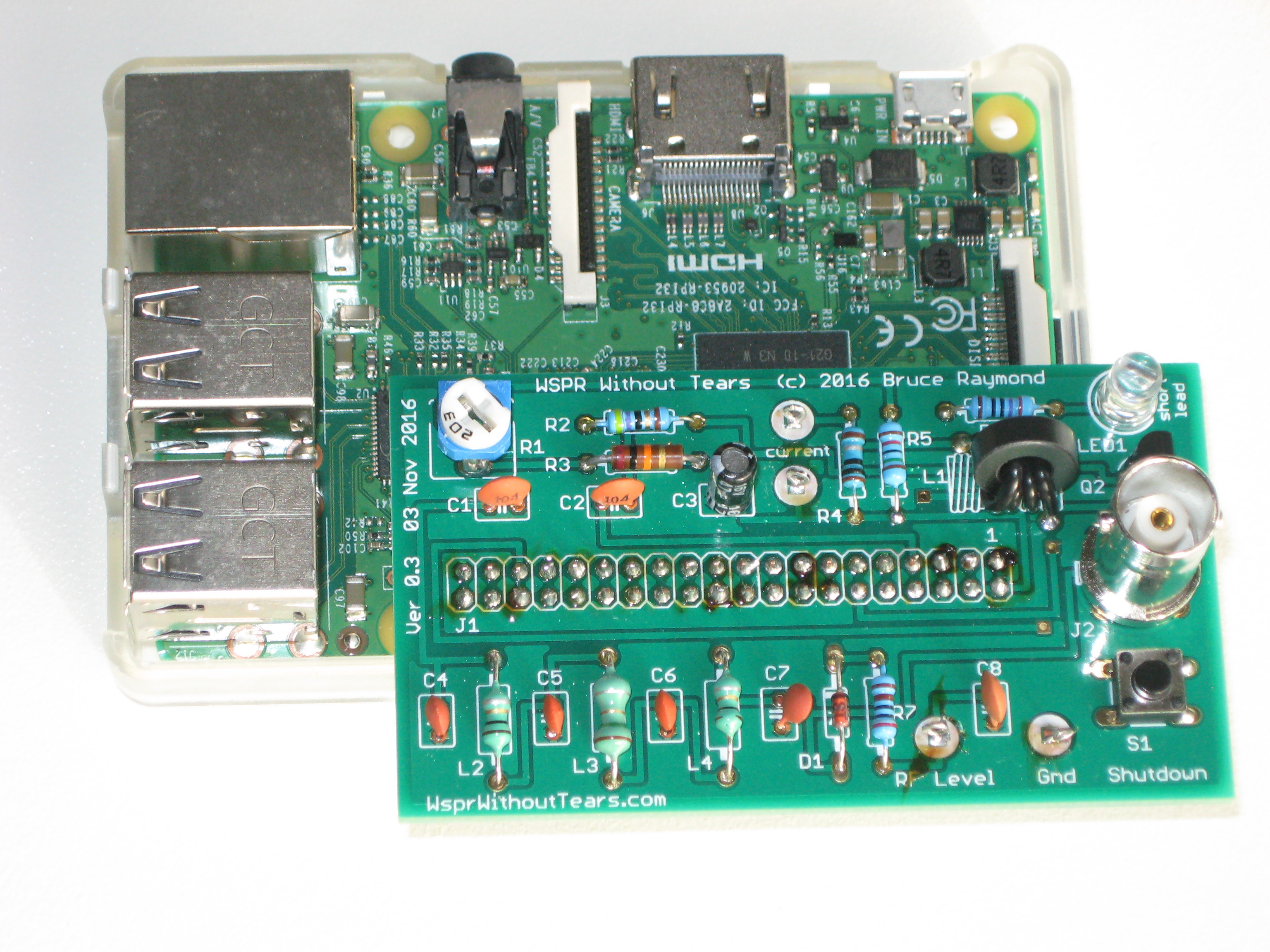

Et voilà l'ensemble terminé. Il n'y a plus qu'à brancher l'antenne et l'alimentation.

Ci-dessous quelques unes des réalisations de René ON3DR(SK).

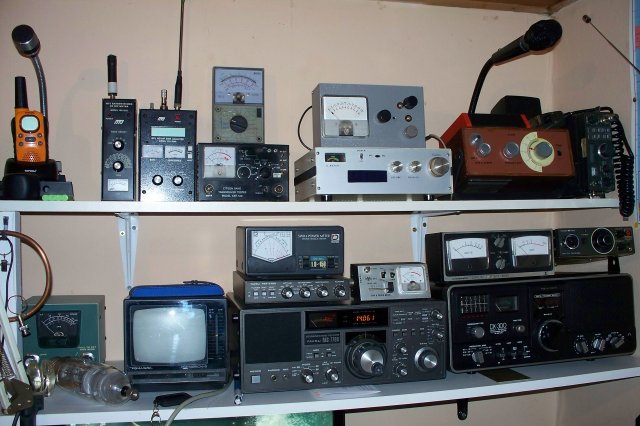

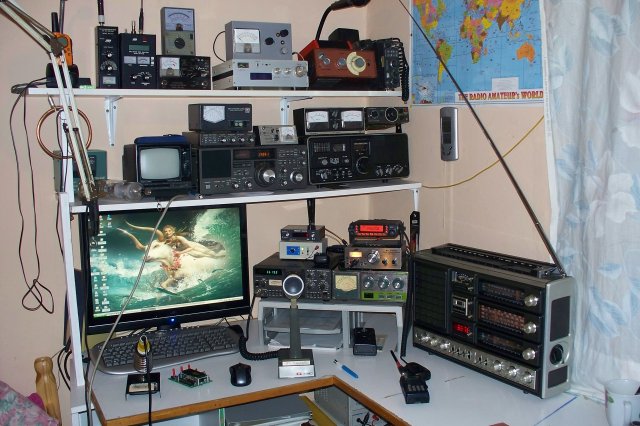

Le shack.

Le shack

Mon brol (HI).

Le shack

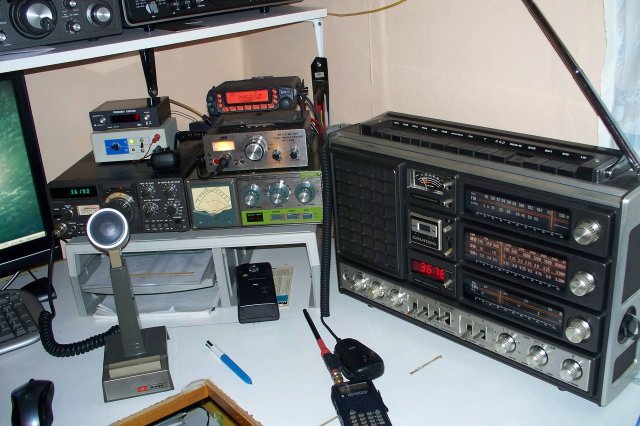

Encore mon brol et un récepteur Grundig Satelit 3000 toutes bande.

Le shack

Voici les antennes du domicile.

Antenne loop 80m

Une antenne loop magnétique pour le 80m.
Mesure 2 métre sur 2.
Le Cv de 300 pF est commandé par une alimentation variable et petit moteur de 0 à 24 V.

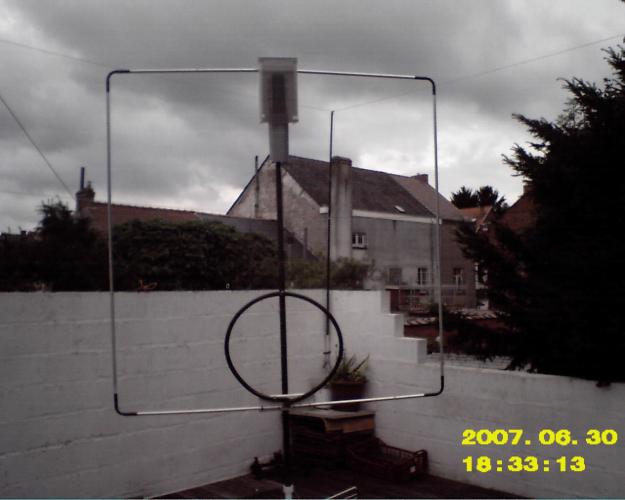

Antenne loop 20m et 40m

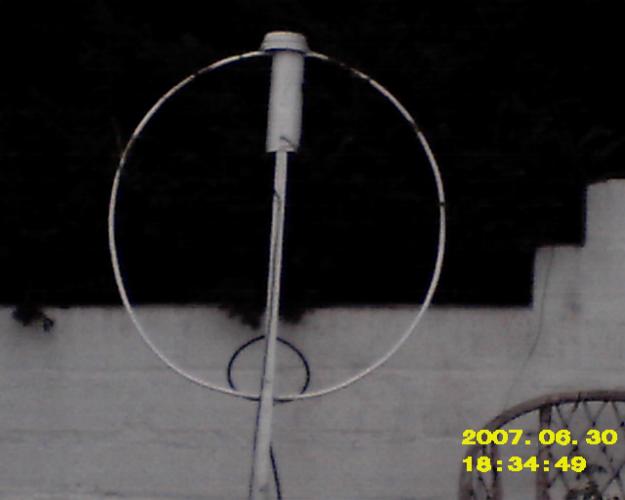

Une antenne loop magnétique pour le 40 m et 20 m.
80 cm diamétre.
Utilise le méme principe de commande.

Antenne VHF

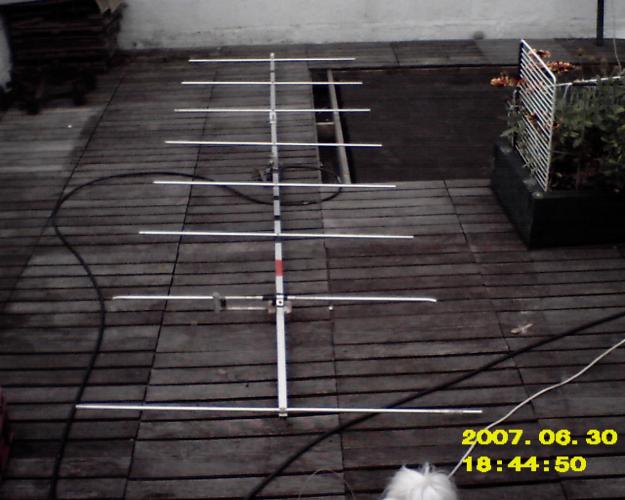

Une antenne VHF (2 m) 8 éléments de construction OM.

Antenne VHF sur le mât

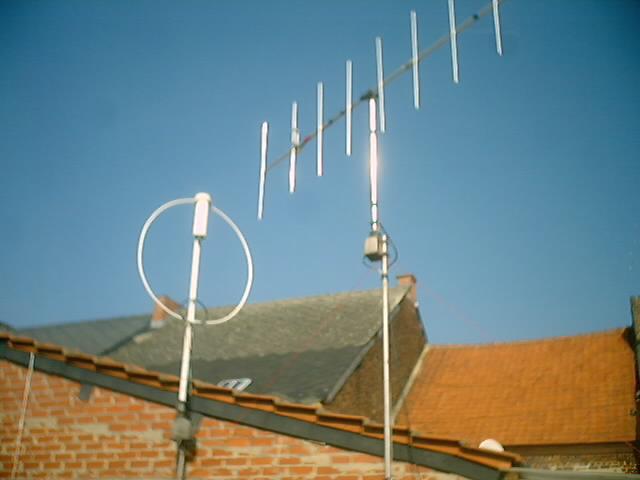

Cette antenne installée sur le mât.

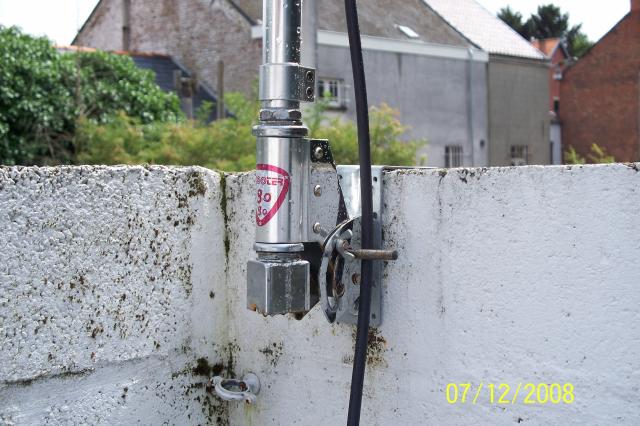

Trotinette convertie en support d'antenne

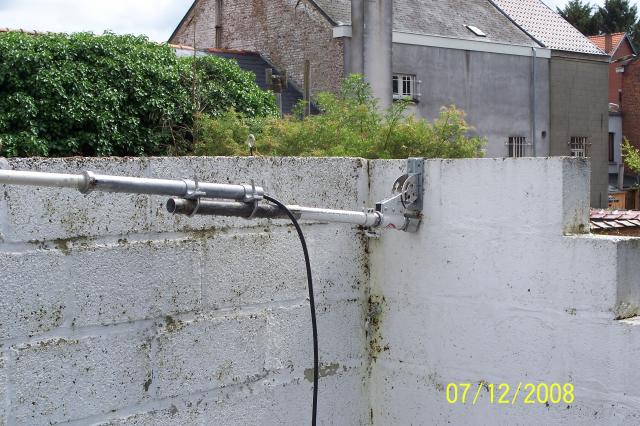

Système de support d'antenne basculante (une trottinette).

Trotinette convertie en support d'antenne

Loop 80m à l'horizontale

La loop magnétique 80 m à l'horizontal pour un test NVIS. Le test n'a pas su se faire en émission à cause de personne aux rendez-vous comme prévu. Reporté???

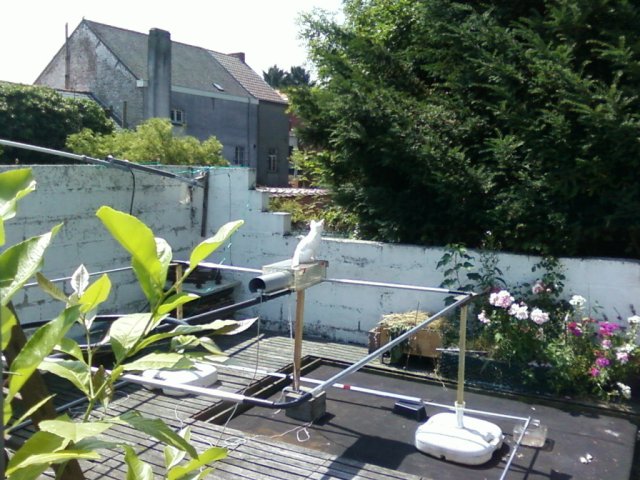

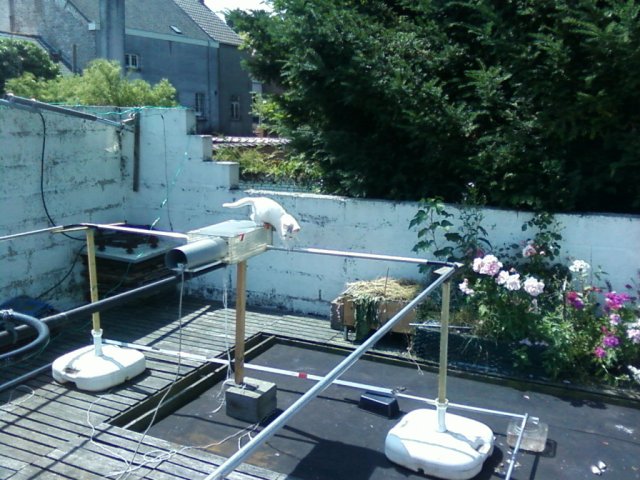

L'inspecteur le chat

L'inspecteur le chat.

Réalisation d'un scanner

Scanner

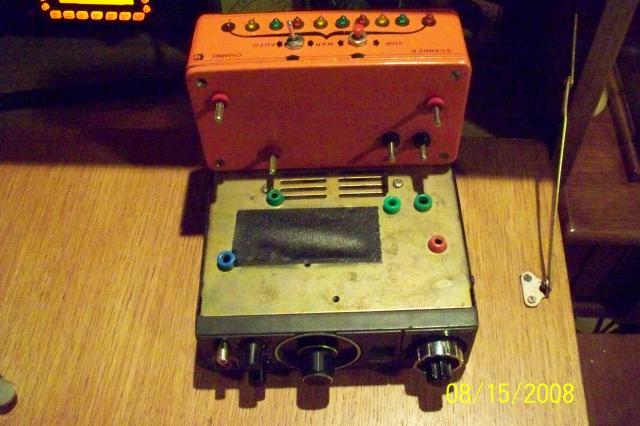

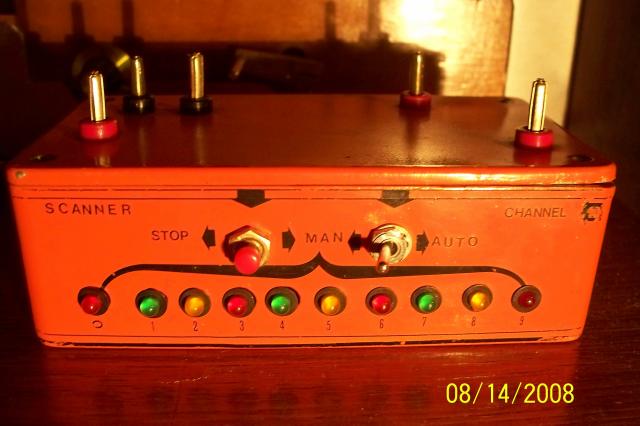

En 1980 j'ai acheté un récepteur VHF (2 m) (Daiwa sr 9) quelques mois plus tard j'eu l'idée de lui mettre un scanner 10 canaux à ma façon.

Scanner

Le scanner débranché.

Récupération d'un récepteur VHF aviation Heathkit.

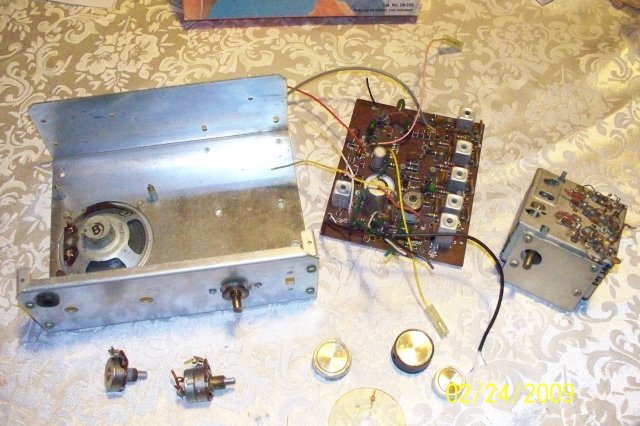

Pièces détachées d'un récepteur

Un récepteur VHF Heathkit récupéré en pièces détachées.

Récepteur

Le voici remonté.

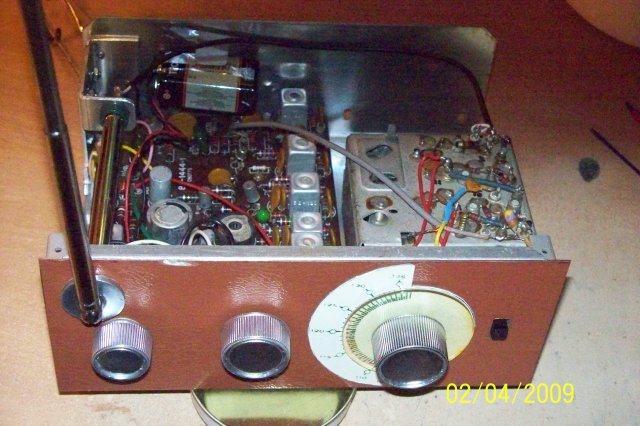

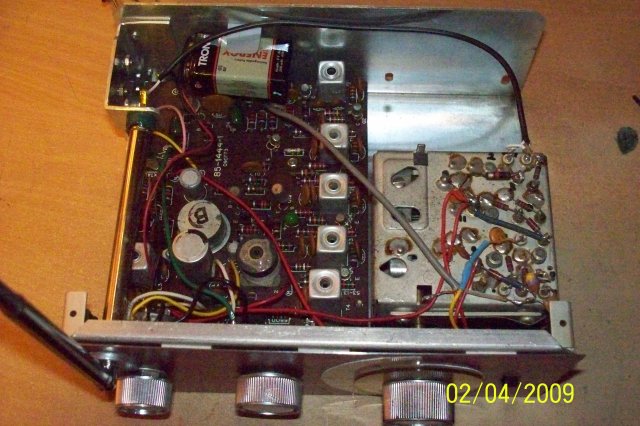

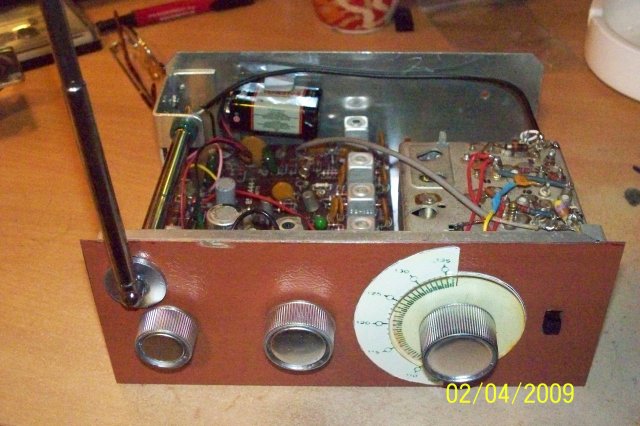

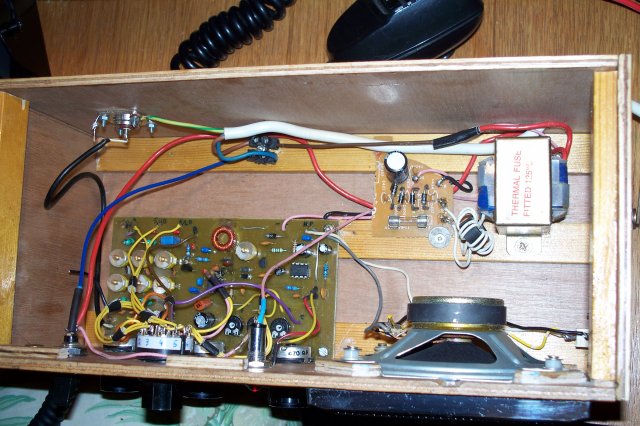

Intérieur du récepteur

L'intérieur du récepteur.

Récepteur

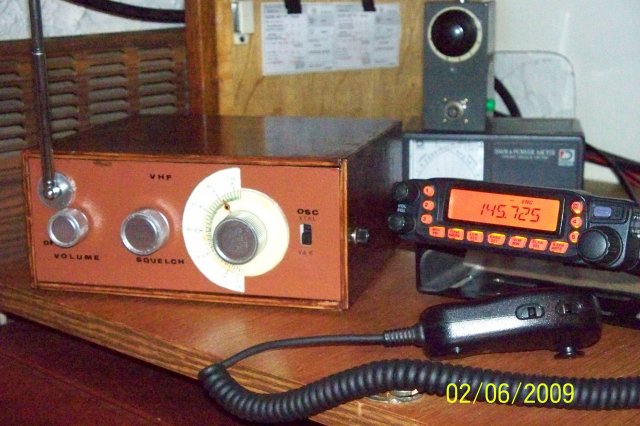

Récepteur dans son boitier

Terminé dans un boitier en triplex verni.

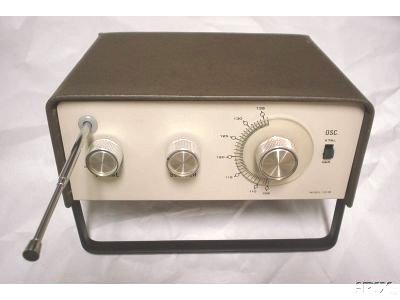

Récepteur original

Voici un original pour comparaison...

Réalisation d'un mini-émetteur.

Mini-récepteur

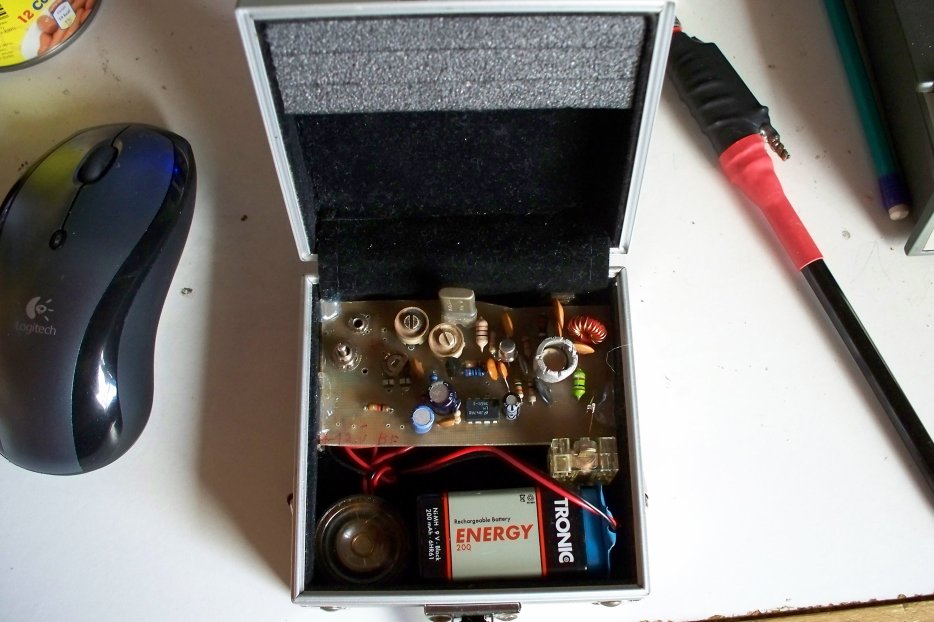

Mini émetteur / récepteur 7 MHz (2/3 watt) CW
pour m'amuser...

Une autre antenne.

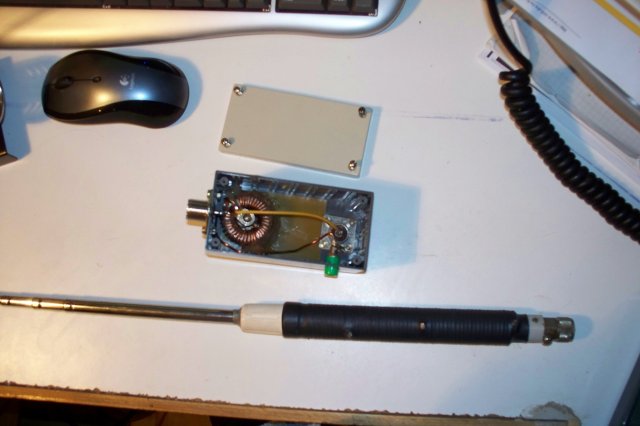

Antenne téléscopique

Une antenne télescopique avec self du 6 m au 80 m.

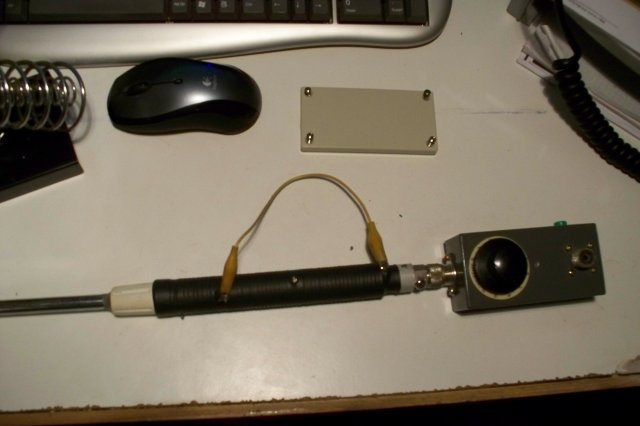

Matcheur d'antenne

Plus un petit matcheur pour un ic 703 ou 817.

Antenne téléscopique

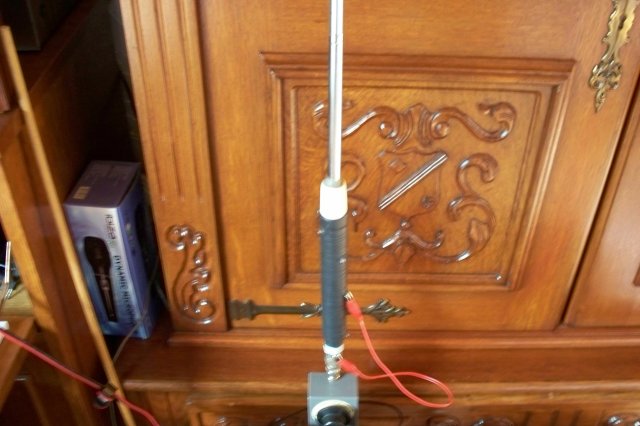

Test de l'ensemble.

Encore une antenne.

Antenne téléscopique

Antenne téléscopique

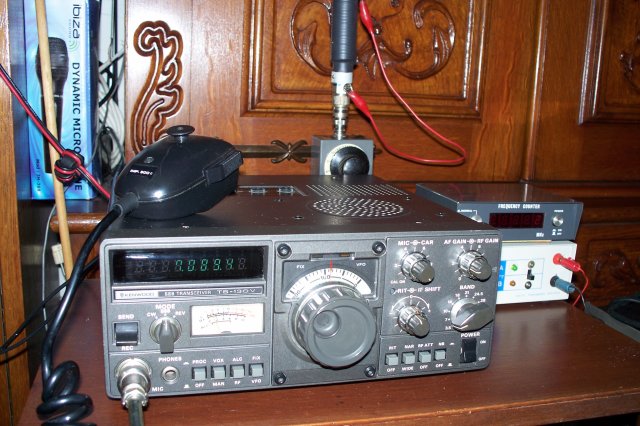

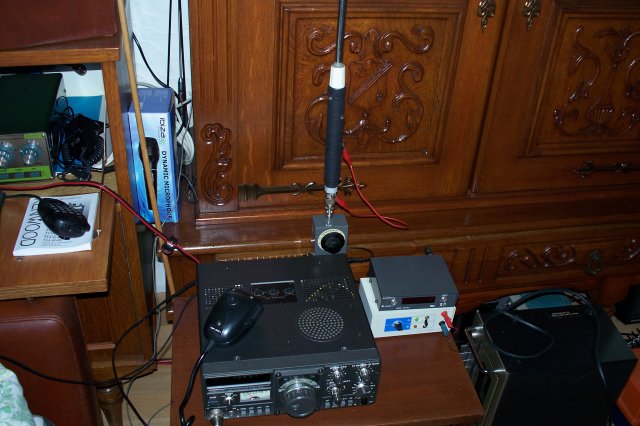

L'antenne télescopique et le mini matcheur sur le Kenwood 130-v (résultat valable).

Toujours des antennes.

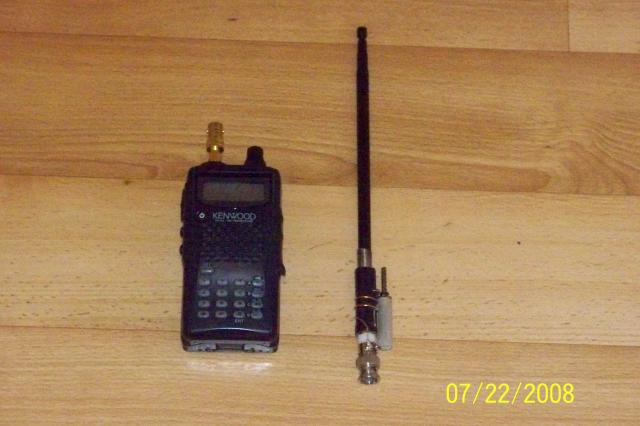

Antenne télescopique pour portable

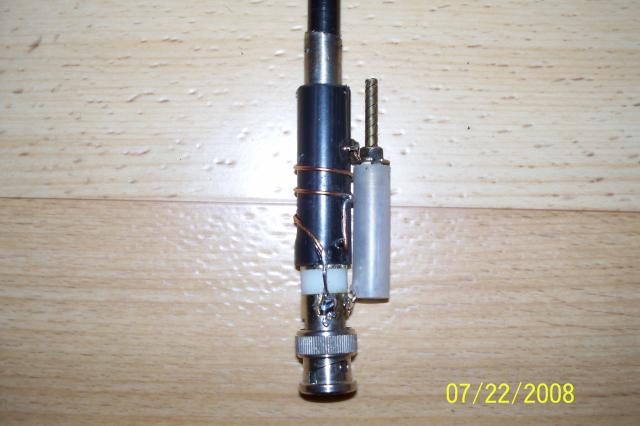

Antenne 5/8 télescopique pour portable. Très-très bon résultat +++

Antenne télescopique pour portable

Antenne télescopique pour portable

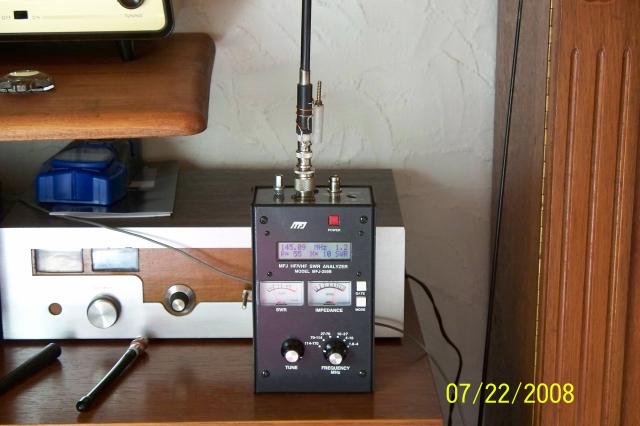

Réglage de l'antenne VHF portable.

Petit montage pour débutant.

Récepteur HF pour débutant.jpg

Récepteur HF pour débutant.

Fonctionne très bien.

Ci-dessous de la documentation que Guy ON4MS a faite.

Description de l'installation ECHOLINK.

Description de l'installation D-Star.

Une petite réalisation de Jan ON7CFI.

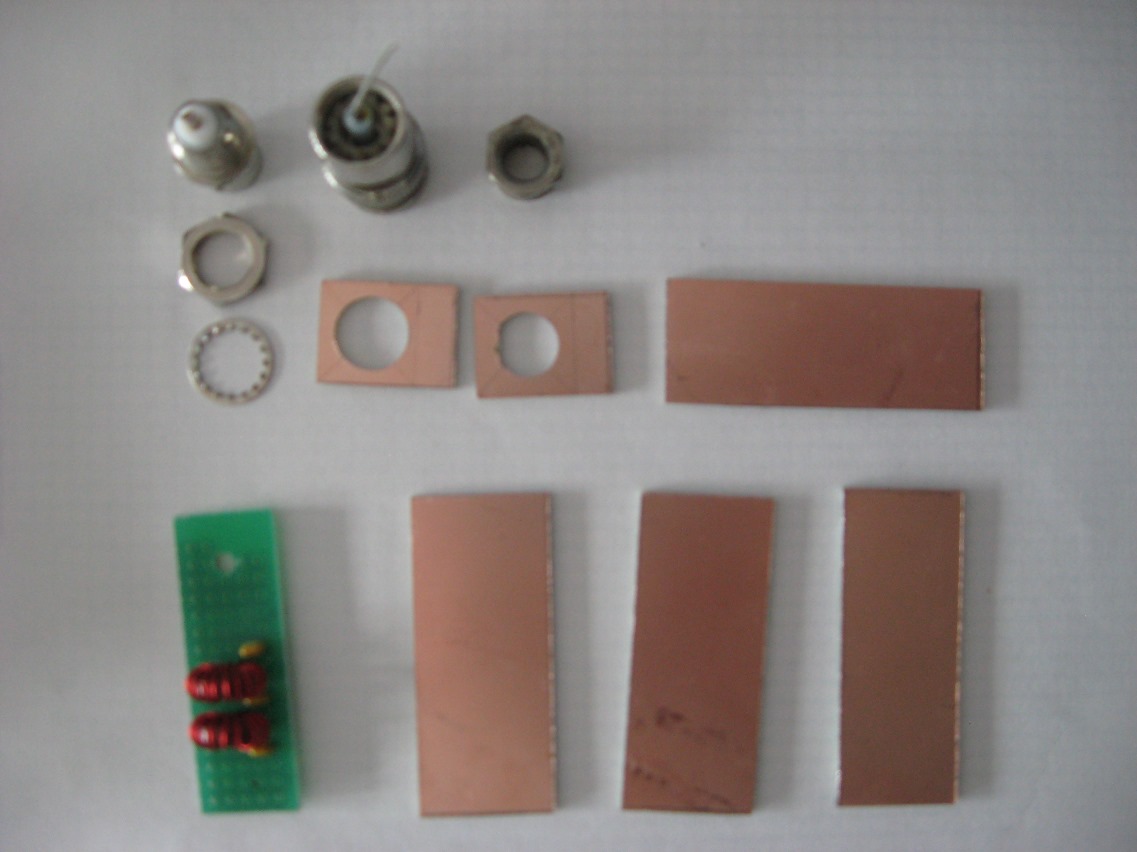

Les pièces détachées.

La masse est soudée à l'embout.

L'autre embout ne tient à l'instant que par le fil central.

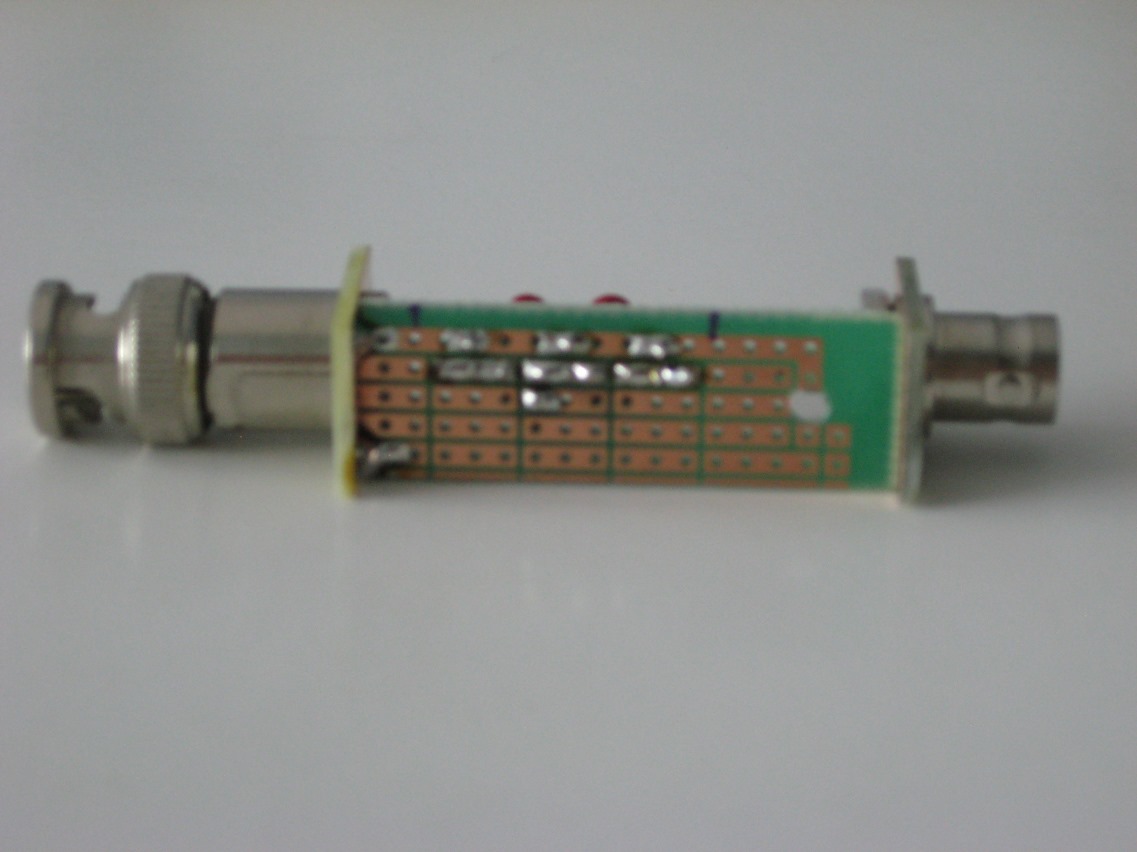

La face arrière donne déjà un peut plus de stabilité au montage. Dans le même temps le blindage se construit et double comme tresse de masse.

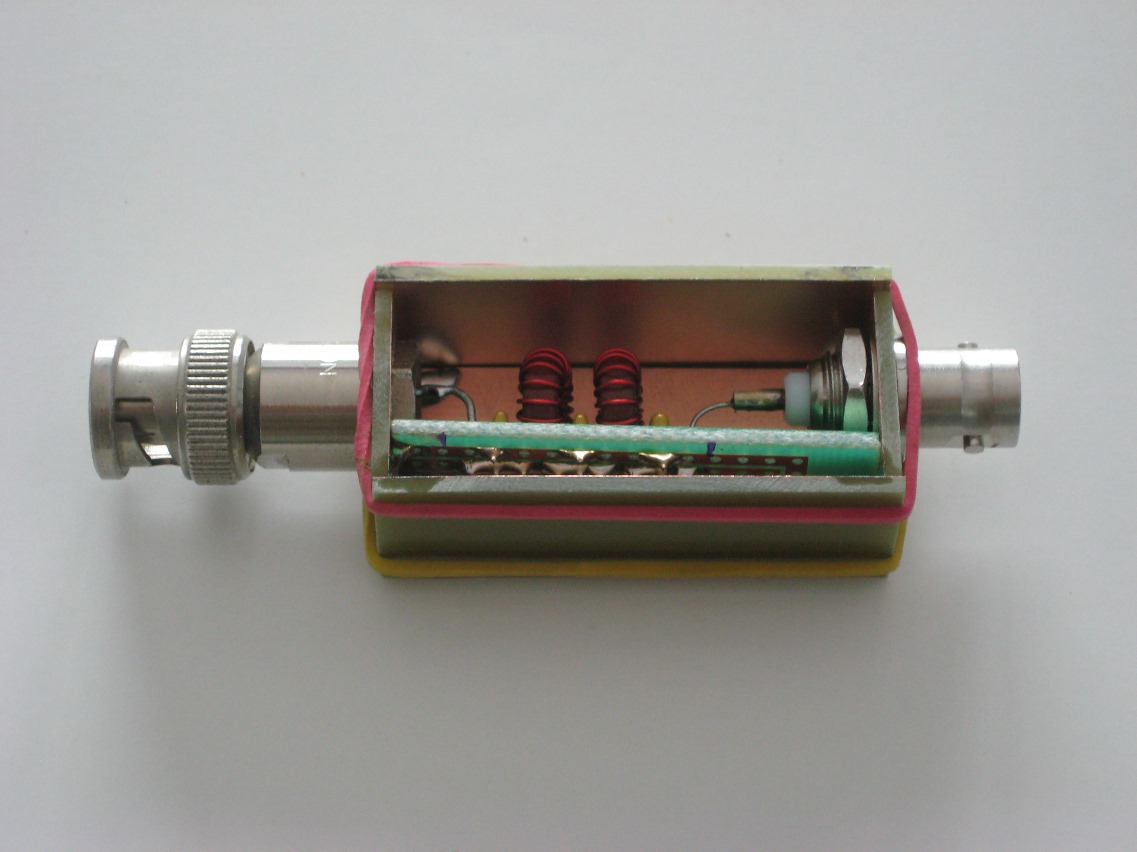

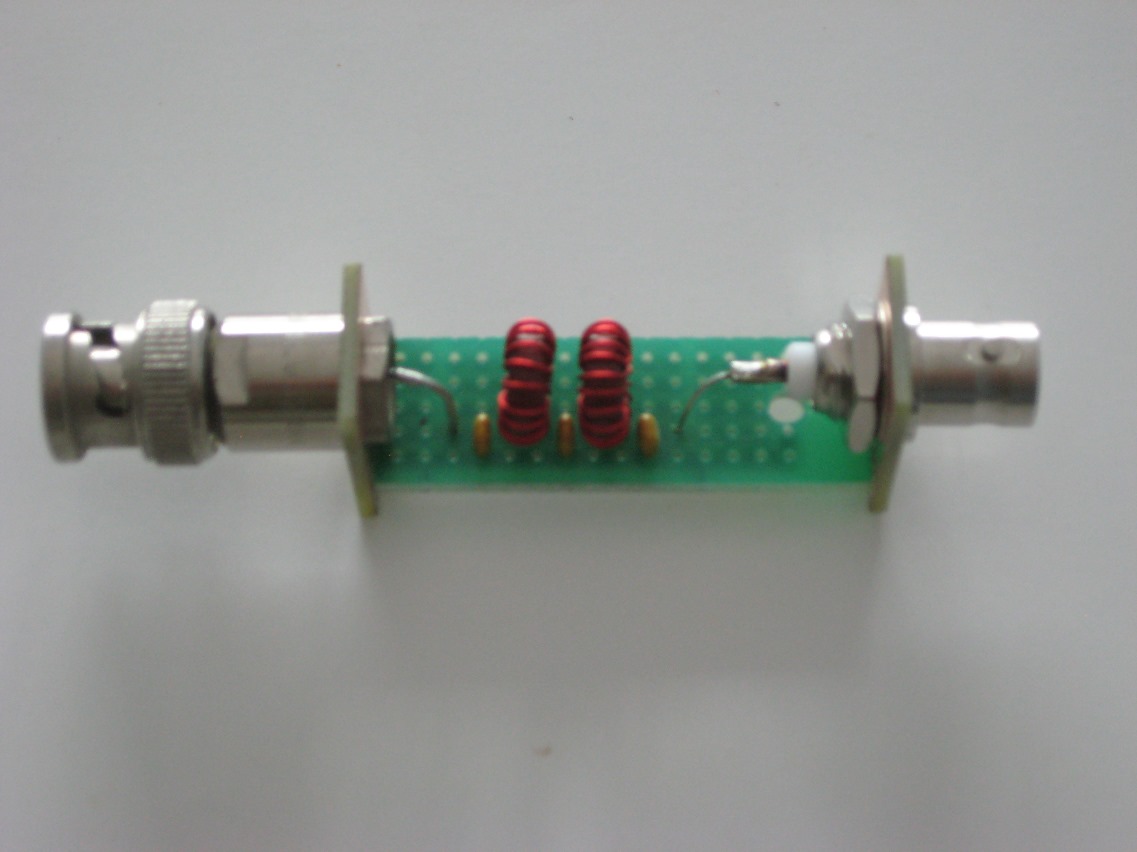

Une troisième main improvisée par des élastiques permet de souder les autres faces.

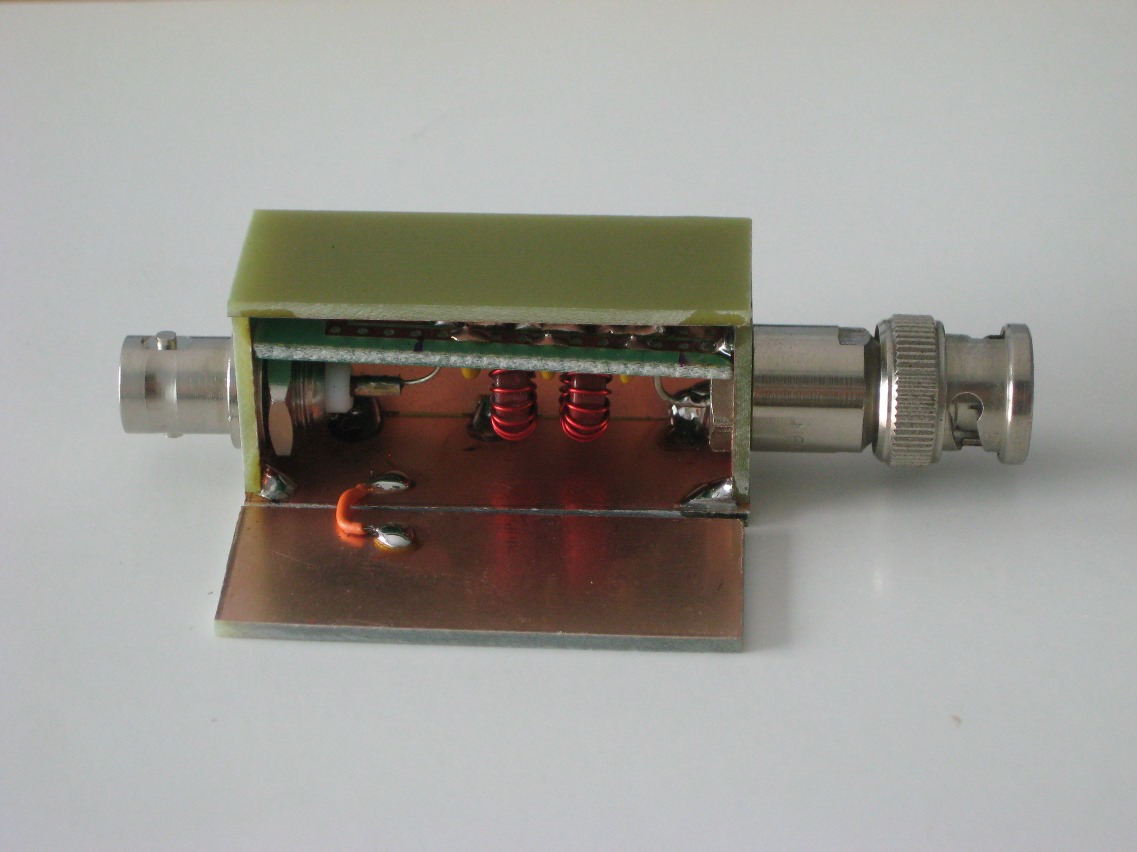

La sixième face devrait être soudée de l'intérieur... mais je ne saurais plus sortir du boitier fermé ;-). Afin de quand-même assurer un bon blindage, un petit bout de fil fera l'affaire.

Et puisque la dernière face ne peut être soudée, il faut bien recourir à d'autre moyens de fixation.

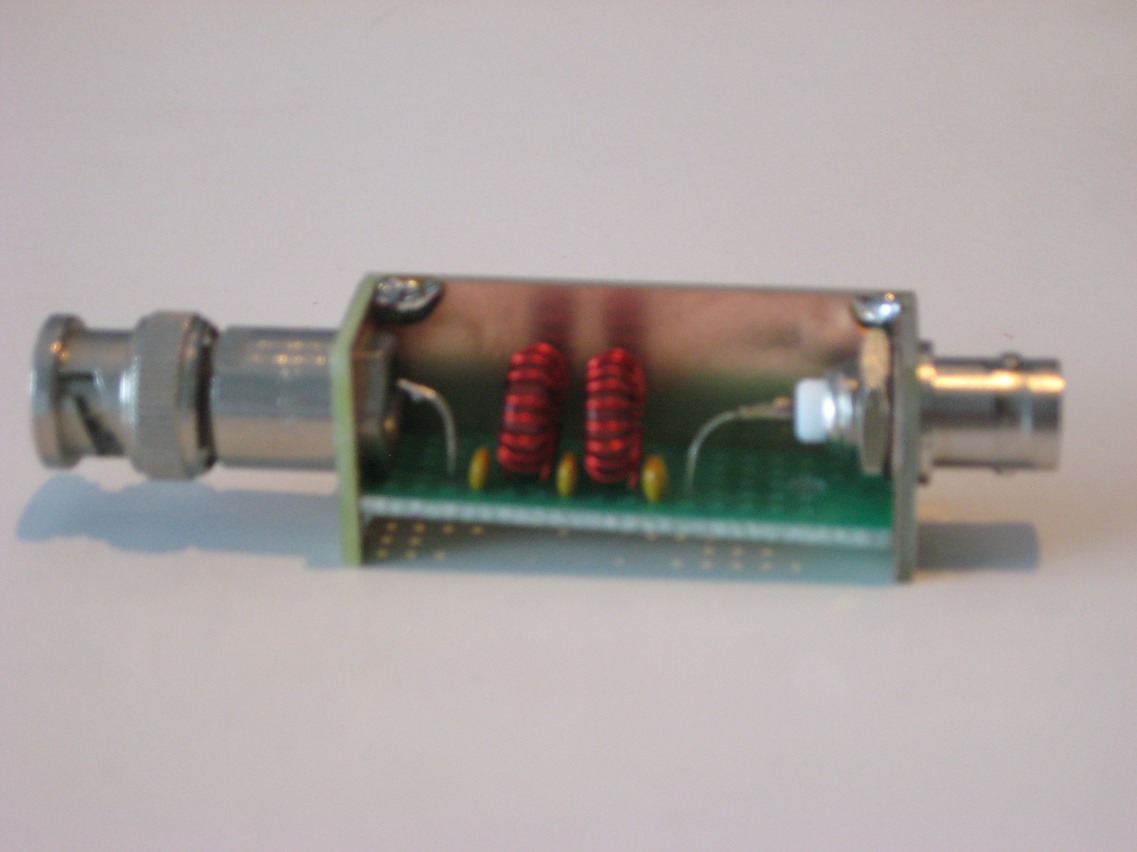

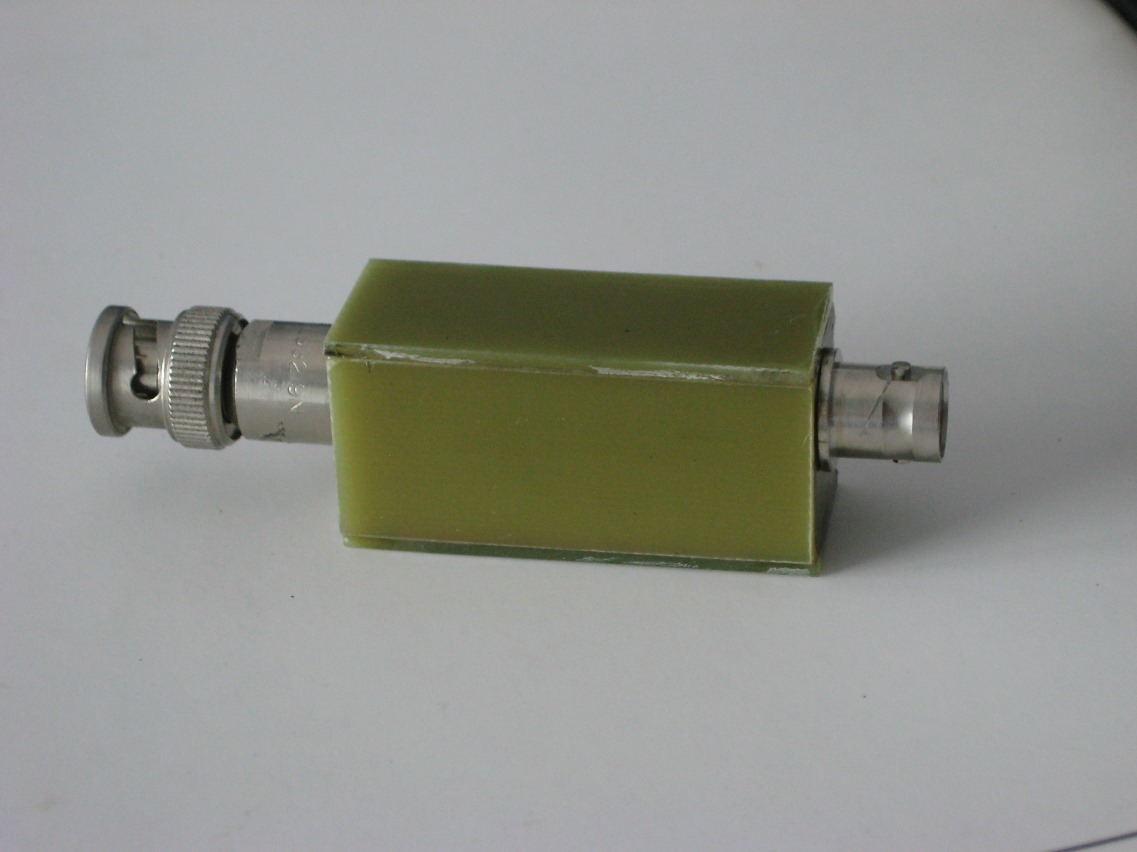

Et voilà un filtre passe-bande pour la bande des 20 mètres à insérer facilement dans la ligne d'antenne.
